ZZYW型自力式差壓調節閥概述：
ZZYW型自力式微壓、差壓調節閥是一種無需外加能源，利用被控介質自身能量當動力源，引入執行機構膜室產生推力，控制節流元件運動達到自動調節。主要用于各種工業爐氣體燃燒系統，控制甲、乙兩種燃料混合比流量，達到理想的然料條件：用于氫冷發電機組密封油與氫氣、液化氣、氧氣、氮氣等各種工業氣體的減壓、穩壓、泄壓調節：用于各種油品、化學品、液體儲罐氣封。
主要技術參數：
|
公稱通徑DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
額定流量系數Kv
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
|
公稱壓力（MPa）
|
1.0 1.6
|
|
固有流量特性
|
快開
|
|
保證調壓閥正常工作
的最小壓差P（MPa）
|
≥0.01
|
|
壓力分段范圍
（KPa）
|
0.5～6 5～10 9～15 12～19 18～25 22～30
28～35 32～40 38～50 48～60 58～72 70～100
|
|
工作溫度℃
|
≤80
|
|
適合介質
|
氣體、蒸汽、低粘度液體
|
|
法蘭尺寸、型式
|
PN10、16、GB9113-88凸式
或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準）
|
|
結構長度
|
按GB12221-89標準
|
主要性能指標：
|
控制精度％
|
±10
|
|
允許泄
漏量
|
硬密封（L/H）
|
單座（Ⅳ級）：≤10-4閥額定容量：雙座（Ⅱ級）、≤5×10-3×閥額定容量
|
|
軟密封
（ml/min）
|
DN(mm)
|
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
0.15
|
0.3
|
0.45
|
0.6
|
0.9
|
1.7
|
4.0
|
6.75
|
應用實例

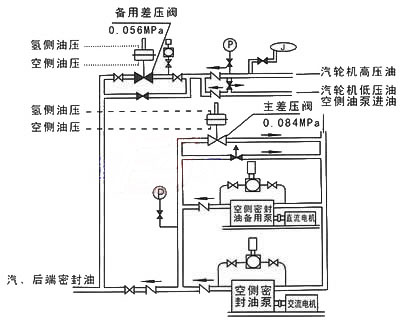

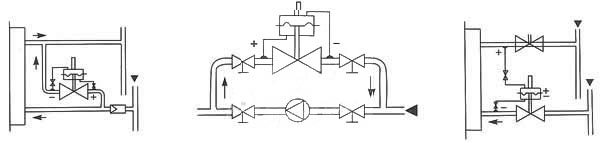

A.氫冷發電機組密封油系統 B.差壓調節閥用于物料循環回路流量控制
C.風機加熱系統循環風量控制 E.泵旁路調節 D.兩種氣體流量的配比控制
許用介質與溫度的關系：
|
公稱通徑（DN）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
A
|
壓力調節范圍
（Kpa）
|
0.5～30
|
φ394
|
|
28～50
|
φ308
|
φ394
|
|
48～100
|
φ308
|
外形尺寸
點擊圖片查看原圖
