環流對沖調節閥概述：
長期以來，火電廠機組運行中，減溫水的控制調節一直是大難題。由于在該系統中調節閥的進出口壓差大，對普通結構的調節閥會產生嚴重的汽蝕現象。汽蝕對閥芯閥座的破壞力很大，一旦發生，多則兩三個月，少則一兩個星期，閥座密封面即遭受?chē)?yán)重?fù)p壞。使泄漏量達到額定流量的30%以上，調節閥即喪失關閉功能，影響機組正常運行。其次，系統中調節閥處在變壓差工況下工作，閥門固有流量特性發生嚴重畸變。有時閥門開度在40%時，流量即達到最大，不能進行全程控制。目前，國內大多數機組上使用進口的減溫水調節閥，這些閥門的更換和維修十分困難。更新時定貨周期長，維修和更換零件也十分困難。尤其是使用中發生故障，問題就更大。國外供貨商不可能及時幫助解決。嚴重影響電廠的正常運行。
環流對沖式減溫水調節閥是我公司科技人員經過多年的刻苦鉆研，科學計算，精心設計，反復試驗，開發成功的最新科技產品。特別適用于火電廠各類發電機組過熱器減溫水控制、再熱器減溫水控制，以及作為主給水泵的最小流量循環閥。經過多個機組投入使用，效果十分理想。由于該閥具有全新的降壓節流原理，獨創的內部結構，使其具有一流的調節性能和很長的使用壽命，一舉攻克了高壓差調節閥普遍存在的空化汽蝕和流量特性畸變的兩大難關，是該領域中更新?lián)Q代和以國代進的理想產品。
環流對沖調節閥優勢與特征：
環流對沖式調節閥，由于采用了多級降壓和流體對沖運動原理，有效地克服了汽蝕現象，延長了閥門的壽命。平均使用壽命可達6年。另外，該閥采用獨特的流阻設計，對閥門固有流量特性進行科學的修正，補償了系統的壓差變化對流量特性的不利影響，使實際工作流量特性趨于合理，能夠順利的實現全程流量控制。由于上述兩大特色，該閥門已躍居行業領先地位，深得用戶好評。
環流對沖原理圖
環流對沖式調節閥是在多孔抗汽蝕套筒閥、多級閥芯節流調節閥、迷宮疊片式調節閥的基礎上發展起來的，是高壓差抗汽蝕調節閥的新一代產品。環流對沖式調節閥的關鍵零件--環流對沖式盤片，采用特殊的結構和工藝。該盤片和當前流行的迷宮式盤片相比，形狀相近而功能和原理卻有很大區別。迷宮式盤片是在圓片上加工數道各自獨立的溝槽，溝槽路徑是曲折多彎的。通過十幾次甚至幾十次改變流體方向，達到增加阻力和逐步降壓，可以防止在降壓過程中產生空化和汽蝕。環流對沖式盤片有異曲同工之妙，卻有勝人一籌之處。環流對沖式盤片在圓盤上也加工有數道至十?dāng)?shù)道溝槽。其溝槽由圓心的環行槽和徑向槽互相貫通。相鄰的流道間可以溝通。流體由外環經由徑向槽流入內環。在流動過程中，一部分流體一分為二，背向流去。另一部分流體合二為一，相向匯合。高速流動的分子產生撞擊、摩擦和旋渦，大量消耗能量。使壓力能更有效降低。其壓降效果比一般進口迷宮式盤片更好，防汽蝕效果更佳。使用壽命也更長。
每個盤上的溝槽數量和尺寸是變化的，根據不同的系統中壓差的不同而設計出具有不同流阻的盤片。使得該閥在不同開度時都能有合乎使用要求的流量。也就是說，他能夠較好的補償實際工況下流量特性的畸變。使得系統的流量自動化調節更為靈敏和有效。
環流對沖式調節閥，是流體力學在工業自動化控制中的絕佳應用，使高壓差調節閥的研究應用邁上了一個新臺階。是我們?yōu)殡娏I(yè)和其它行業安全可靠高效運行提供的一份有力的支持。

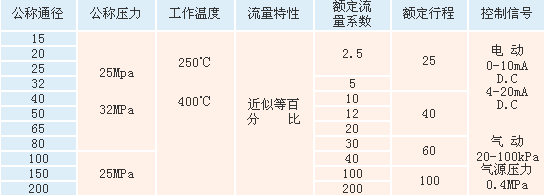

環流對沖調節閥主要技術參數：
點擊圖片查看原圖
