ZXM型新系列氣動薄膜套筒調節閥是一種壓力平衡式調節閥。配用多彈簧執行機構，總體結構緊湊、重量輕、穩定性好。流體通道呈S流線型、壓降損失小，允許壓差大，噪音小，流通能力大。廣泛應用于精確控制氣體、液體等介質工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于流量大，壓差大，泄漏量要求不高的場合。
本系列產品有標準型和調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64，閥體口徑范圍由DN20～200，適用流體溫度由-200℃至+560℃，其范圍內多種檔次。泄漏量標準有IV級或VI級。流量特性為線性或等百分比。多種品種、規格可供選擇。
產品特點：
·采用平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好。
·套筒互換性強，拆裝方便，容易維修。
·全金屬閥芯結構適用多種工作場合，達到IV級泄漏標準，ZXMQ型軟密封結構閥芯達到VI級泄漏標準。
·閥體按流體力學原理設計成等截面低流阻流道，可調范圍大，固有可調比為50，額定流量系數增大30％。
·執行機構采用多彈簧結構，高度減少30％。重量減輕30％。
·ZXMV型波紋管密封型調節閥，對移動的閥桿形成了完全的密封，堵絕流體外漏。
·ZXMJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
零件資料：
閥體、閥蓋：HT200，ZG230-450、 ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥頭：增強聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨
波 紋 管：1Cr18Ni9Ti
填 片：橡膠石棉板、10#、 1Cr18Ni9Ti石棉纏繞墊片
膜 蓋：A3
波紋膜片：丁腈橡膠夾增強滌綸織物
彈 簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
技術參數：
| 公稱通徑 DN(mm ） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 額定流量系數 Kv |
直線 | 6.9 | 11 | 17.4 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |
| 等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
|
額定行程 L(mm) |
16 | 25 | 40 | 60 | |||||||||
|
膜片有效面積 Ae(cm 2 ) |
280 | 400 | 600 | 1000 | |||||||||
|
信號范圍 Pr(kPa) |
20 ～ 100 、 40 ～ 200 | ||||||||||||
|
氣源壓力 Ps(MPa) |
0.14 、 0.25 | ||||||||||||
|
固有流量特性 |
直線、等百分比 | ||||||||||||
|
固有可調比 |
50 | ||||||||||||
|
允許泄漏量 |
硬閥座不平衡型： IV 級 軟閥座： VI 級 | ||||||||||||
|
公稱壓力 PN(MPa) |
1.0 、 1.6 、 4.0 、 6.4 | ||||||||||||
| 工作溫度 t ( ℃ ) |
常溫型 | -20 ～ 200 、 -40 ～ 250 、 -60 ～ 250 | |||||||||||
| 散熱型 | -40 ～ 450 、 -60 ～ 450 | ||||||||||||
| 高溫型 | 300 ～ 560 | ||||||||||||
| 低溫型 | -60 ～ -100 、 -100 ～ -200 、 -200 ～ -250 | ||||||||||||

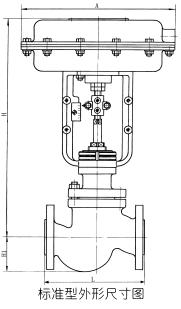

*本產品性能指標貫徹GB/T4213-92標準 ◆標準型、散熱型、高溫型外形尺寸表
| 公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| A | 282 | 308 | 394 | 498 | |||||||||
| L | PN16 ， 40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | ||
| H 1 | PN16 | 52.5 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 110 | 125 | 142.5 | 170 | |
| PN40 | 52.5 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 117.5 | 135 | 150 | 187.5 | ||
| PN64 | 65 | 70 | 77.5 | 85 | 90 | 102.5 | 107.5 | 125 | 147.5 | 172.5 | 207.5 | ||
| H | 標準型 | PN16 | 429 | 438 | 474 | 477 | 502 | 626 | 662 | 687 | 836 | 896 | 987 |
| PN40 | 429 | 438 | 474 | 477 | 502 | 626 | 662 | 695 | 845 | 896 | 1000 | ||
| PN64 | 456 | 468 | 511 | 525 | 535 | 663 | 673 | 705 | 868 | 958 | 1260 | ||
| 散熱高溫型 | 570 | 570 | 610 | 610 | 630 | 730 | 810 | 820 | 960 | 1090 | 1180 | ||
