直接作用型自力式壓力（差壓）調節閥，由閥體、閥座、閥芯部件等零部件組成，是一種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，可用于非腐蝕性（最高溫度350℃）的液體、氣體和蒸汽等介質的壓力控制裝置。廣泛適用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。
◆型號、規格| 類別 | 壓力控制調節閥 | 差壓控制調節閥 | ||||||
| 閥后壓力調節閥 |
閥前壓力調節閥 |
差壓上升閥關閉 | 差壓上升閥開啟 | |||||
| 硬密封 | 軟密封 | 硬密封 | 軟密封 | 硬密封 | 軟密封 | 硬密封 | 軟密封 | |
| 型號 | V230 D01 | V230D01 | V230D02 | V231D02 | V230D03 | V231D03 | V230D04 | V231D04 |
| 規格 | DN15-250 | |||||||
零件資料:
閥體、閥蓋：HT200 ZG230~450 ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti
波 紋 膜 片：丁腈橡膠夾增強滌綸織物
填 料：聚四氟乙烯、柔性石墨
彈 簧：60si2Mn
膜 蓋：A3
推桿、閥桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
墊 片：橡膠石棉板、10、1Cr18Ni9石棉纏繞墊片
技術參數:
|
公稱通徑 mm |
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| 額定流量系數 Kvs | 3.2 | 5 | 8 | 12.5 | 20 | 32 | 50 | 80 | 125 | 160 | 320 | 450 | 630 | |
|
公稱壓力 MPa |
1.6 ； 4.0 | |||||||||||||
| Z 值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
| 最高工作溫度℃ |
V230 V231 |
液體≤ 140 ；氣體≤ 80 | ||||||||||||
|
硬密封 V230 |
配隔離罐≤ 200 | 配隔離罐和加長件≤ 300* | ||||||||||||
| 配隔離罐和散熱片≤ 200 | ||||||||||||||
| 壓力平衡元件 | 波紋管 | 滾動膜片 | ||||||||||||
| 法 蘭 標 準 | DIA （亦可按用戶要求提供法蘭標準） | |||||||||||||
| 閥 體 材 質 | PN16 ：鑄鐵（工作溫度≤ 200 ℃）； PN4.0 ：鑄鋼、鑄不銹鋼（工作溫度≤ 350 ℃） |
|||||||||||||
| 閥 芯 材 質 | 不銹鋼；軟密封為不銹鋼鑲嵌橡膠圈 | |||||||||||||
| 最高工作壓力 MPa | 公稱壓力（注意△ Pmax 及工作壓力與工作溫度的關系） | |||||||||||||
注：
1、液體＞140℃、氣體＞80 ℃時閥倒裝；
2、Z值：噪音衡量系數，該值用來衡量噪音大小，具體計算詳見自力式調節閥選擇指南。

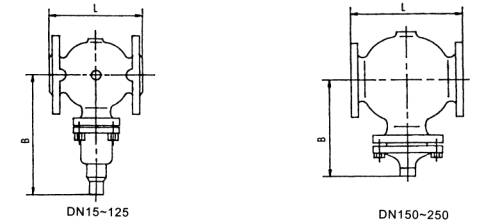

◆外形尺寸
