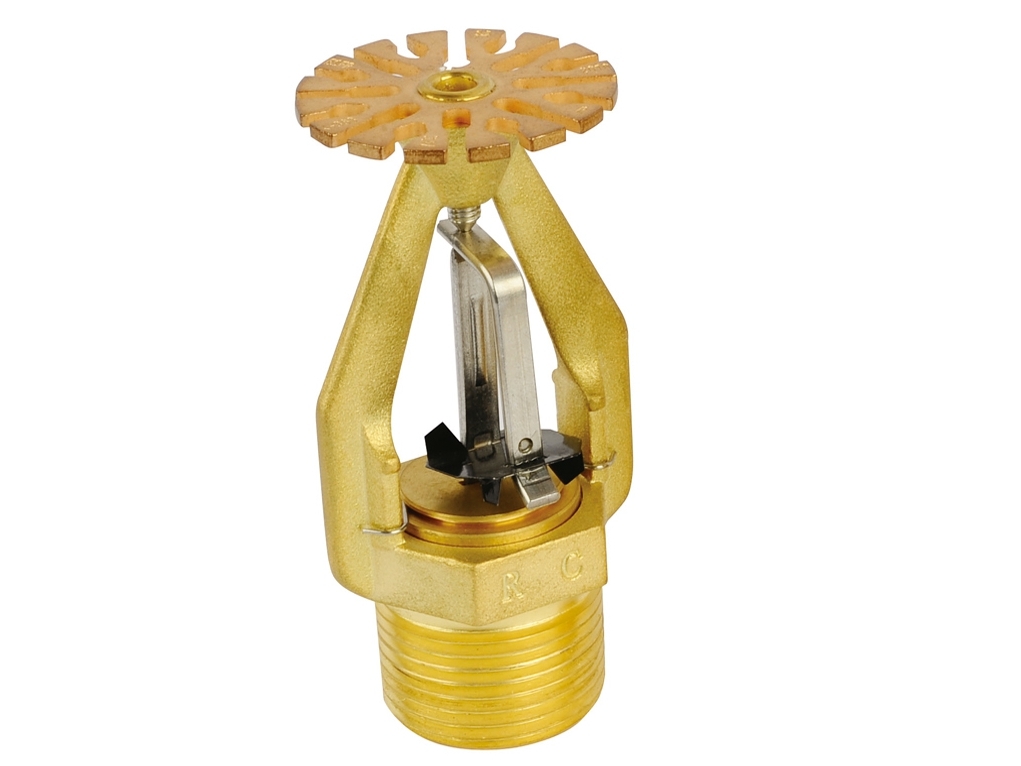

點擊圖片查看原圖
1、說明
ESFR-363/74（101）℃ P下垂型灑水噴頭是早期抑制快速響應噴頭（K=363），該噴頭具有K=363的流量系數和特殊設計的濺水盤，使噴頭噴出大直徑、高能量水滴并在其下方形成球體狀水流。這種特性使水滴在冷卻由火災早期形成的熱空氣的同時能穿透火焰，直接冷卻燃燒體，因此該噴頭對保護高貨垛倉庫具有特殊的優勢。該噴頭主要用于保護大多數覆膜封裝或無覆膜封裝的普通材料，包括紙箱包裝的非發泡類塑料等貨品，貨品最大堆高為12.2m,也可用于圓筒狀包裝紙制品倉庫和橡膠輪胎倉庫的保護。
產品標準：GB5135.9-2006《自動噴水滅火系統第9部分：早期抑制快速響應（ESFR）噴頭》
2、技術性能
1） 型號：ESFR-363/74（101）℃ P早期抑制快速響應下垂型灑水噴頭2） 流量特性系數：K=363
3） 公稱口徑：φ25mm,連接螺紋R1″
4） 最大工作壓力：1.2MPa
5） 公稱動作溫度：74℃、101℃
6） 安裝形式：下垂型
7） 產品結構及外形：
3、安裝高度與供水壓力要求
|
最大室內高度
|
最大貨堆高度
|
供水壓力要求(MPa)
|
|
9.1m
|
7.6m
|
≥0.1MPa
|
|
10.7m
|
9.1m
|
≥0.14MPa
|
|
12.2m
|
10.7m
|
≥0.17MPa
|
|
13.7m
|
12.2m
|
≥0.27MPa
|
