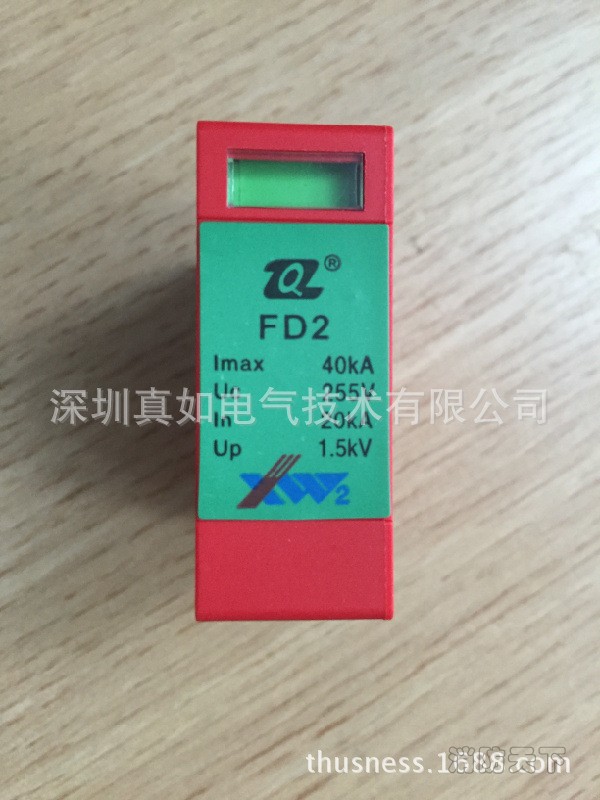

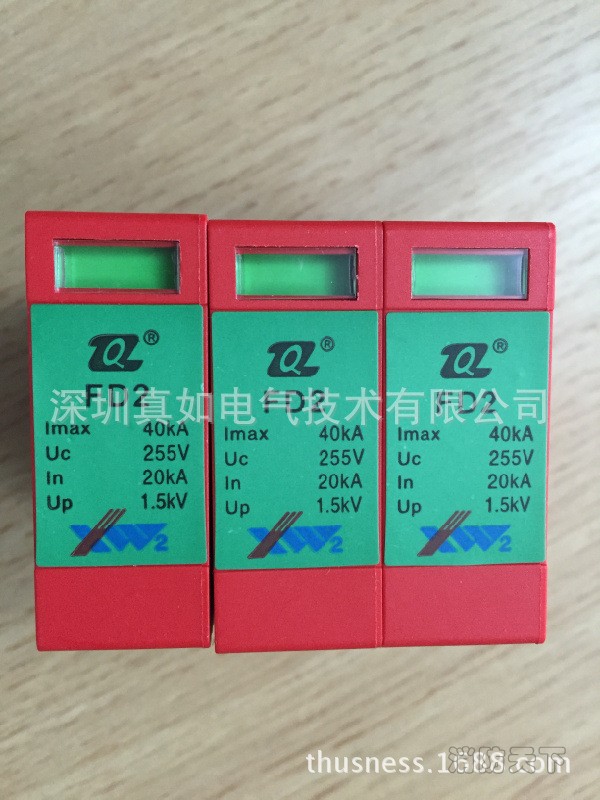

浪涌保護器 防雷防護器西無二青竹牌MYS5-FD2/20 模塊防雷器模塊
MYS5, Imax 40kA, Uc 380V
In(8/20) 20kA, Up (20kA) 1.9kV
MYS5 型防雷器功能& 特點
功能
MYS5型指示報警過電壓保護器主要應用于220V電源系統的保護，產品有單只任意組合、雙接地和單相電源全模式保護。
MYS5 型防雷器特性
● 吸收本領大（5kA——40kA），限制電壓低；
● 響應速度快（≤25ns）；
● 隨時可以更換任一模塊，檢修維護方便；
● 有熱熔斷器和電流熔斷器控制的雙重監控隔離裝置；
● 帶有遠程監控報警端子；
● 窗口紅色為故障狀態；
● 組合式結構方便地實現不同保護方式的設計。
MYS5 型防雷器技術參數
|
型號規格 |
ImA電流下的電壓（V） |
最大持續電壓 |
限制電壓 |
電壓保護水平 |
額定沖擊電流 |
最大沖擊電流Imax（1次）8/20us |
||
|
a.c. |
d.c (V) |
Vp (V) |
Ip |
Up(In沖擊電流) |
||||
|
MYS5-75/5 |
120 |
75 |
100 |
265 |
100 |
320 |
5 |
10 |
|
MYS5-75/10 |
120 |
75 |
100 |
265 |
400 |
10 |
20 |
|
|
MYS5-75/15 |
120 |
75 |
100 |
265 |
500 |
15 |
40 |
|
|
MYS5-115/10 |
180 |
115 |
150 |
320 |
465 |
10 |
25 |
|
|
MYS5-130/10 |
200 |
130 |
170 |
350 |
520 |
|||
|
MYS5-150/10 |
240 |
150 |
200 |
395 |
635 |
|||
|
MYS5-175/10 |
270 |
175 |
225 |
460 |
710 |
|||
|
MYS5-275/10 |
430 |
275 |
350 |
710 |
1350 |
|||
|
MYS5-300/10 |
470 |
300 |
385 |
775 |
1240 |
|||
|
MYS5-320/10 |
510 |
320 |
415 |
850 |
1325 |
|||
|
MYS5-340/10 |
530 |
340 |
440 |
880 |
1380 |
|||
|
MYS5-365/10 |
560 |
365 |
465 |
930 |
1450 |
|||
|
MYS5-385/10 |
620 |
385 |
505 |
1025 |
1500 |
|||
|
MYS5-420/10 |
680 |
420 |
560 |
1120 |
200 |
1700 |
||
|
MYS5-115/20 |
180 |
115 |
150 |
340 |
840 |
20 |
40 |
|
|
MYS5-130/20 |
200 |
130 |
170 |
350 |
930 |
|||
|
MYS5-150/20 |
240 |
150 |
200 |
395 |
960 |
|||
|
MYS5-175/20 |
270 |
175 |
225 |
450 |
1080 |
|||
|
MYS5-230/20 |
360 |
230 |
300 |
595 |
1130 |
|||
|
MYS5-250/20 |
390 |
250 |
320 |
650 |
1230 |
|||
|
MYS5-275/20 |
430 |
275 |
350 |
710 |
1350 |
|||
|
MYS5-300/20 |
470 |
300 |
385 |
775 |
1500 |
|||
|
MYS5-320/20 |
510 |
320 |
415 |
850 |
1610 |
|||
|
MYS5-340/20 |
530 |
340 |
440 |
880 |
1670 |
|||
|
MYS5-365/20 |
560 |
365 |
465 |
930 |
1760 |
|||
|
MYS5-385/20 |
620 |
385 |
505 |
1025 |
1900 |
|||
|
MYS5-420/20 |
680 |
420 |
560 |
1120 |
2080 |
|||
|
MYS5-440/20 |
730 |
440 |
600 |
1210 |
2200 |
|||
|
防護級別 |
型號 |
最大持續電壓Uc（AC） |
額定沖擊電流（8/20us）In |
最大沖擊電流（8/20us）Imax |
電壓保護水平（8/20us）Up |
外形尺寸（mm） |
|
D級 |
MYS5-385/10(L-N) |
385V |
10kA |
25kA |
1.5kV |
18×100×67 |
|
FD2(N-PE) |
255V |
30kA |
60kA |
1.5kV |
||
|
C級 |
MYS5-385/20(L-N) |
385V |
20kA |
40kA |
1.9kV |
|
|
FD2(N-PE) |
255V |
40kA |
60kA |
1.5kV |
安裝注意：
1、接地線面積不小于6mm2，零線截面積不應小于4mm2；遠程報警導線截面積最大1.5mm2；
2、產品支路必須設置限流小于32A的保護裝置。
