檢測原理：催化燃燒式；電化學式; 紅外式
使用氣體：天然氣（甲烷）、液化氣（異丁烷、丙烷）、煤氣（氫氣）、戊烷、炔類、烯類、等可燃性氣體，酒精、丙酮、苯、甲苯、乙醚、汽油、柴油等液體蒸汽；氨氣、氯氣、一氧化碳、二氧化碳、硫化氫、二氧化硫、二氧化氯、磷化氫、氰化氫、一氧化氮、二氧化氮等等多種有毒有害氣體。
采樣方式： 自然擴散；
環境溫度： -40℃～70℃；
相對濕度： ＜95%；
防爆等級： Ex dⅡCT6；
電 源： DC24V±25%；
功 耗： 2W/路；
使用電纜： 1.5mm2×3（三線制） 、1.5mm2×4（四線制）電纜線；
傳輸距離： ≤1000m；
整機重量： ≤1500g ；
壓力限制： 86kPa～106kPa。
3 產品結構

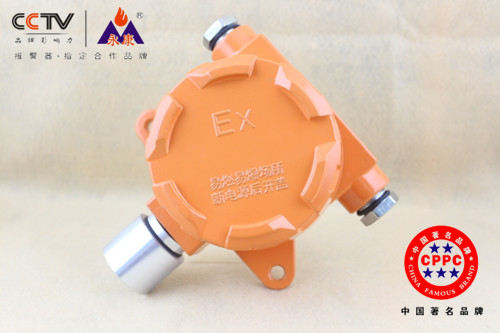

探測器由外殼、電子線路板、氣體傳感器等部分組成，結構如下圖所示：
|
序號 |
名稱 |
|
1 |
固定螺栓孔 |
|
2 |
接線螺母 |
|
3 |
傳感器防護套 |
4 安裝與接線說明
4.1 安裝位置
4.1.1 氣體探測器選點應選擇閥門、管道接口、出氣口或易泄漏處附近方圓1m的范圍內， 盡可能靠近，但不要影響其它設備操作，同時盡量避免高溫、高濕環境。
4.1.2 氣體檢測探頭安裝位置：檢測氫氣、天然氣、城市煤氣等比重小于空氣的氣體時，采用距屋頂0.6 m~~1 m左右安裝；檢測液化石油氣、氯氣、氨氣等比重大于空氣的氣體時，采用距地面0.3 m～0.6 m左右安裝。
4.1.3 氣體檢測探頭的布置，根據石油石化氣體探測的標準規程探測范圍為半徑7.5 米 ，在室外較空曠地區探測范圍也可延長到10 米甚至12 米、也可達到檢測報警效果。
4.1.4 氣體檢測探頭安裝時應傳感器朝下固定，鎖緊螺母應完全擰緊，探頭蓋應完全蓋好，用螺釘擰緊，以達到防爆要求。
4.2 安裝方法
在探測現場選擇無腐蝕性氣體、油煙、塵埃的安裝位置，避免水浸。安裝方法參照如下：
如果用戶要把探測器安裝在墻面上，可先根據上圖2所示的探測器結構尺寸選擇合適的墻面，然后用三個M6×60的膨脹螺栓對準探測器的安裝孔位牢固固定即可。
用戶需要將探測器安裝對接到G1/2的管螺紋時，可另購管接頭配件，進行對接安裝。
4.3探測器接線
接線注意事項：
探測器如上4.1安裝位置和4.2安裝方法固定牢固后，將探測器的前蓋旋下，將傳輸電纜從進線孔穿入，再穿墊片、橡膠密封圈至殼體內。
將導線按標記分別接到殼體內對應的接線端子上，檢查接線正確無誤后，再將殼體內多余的電纜線抽出，最后將壓緊螺母擰緊，壓緊橡膠密封圈，抱緊電纜線（隔爆設計要求）。使用防爆軟管時也可與本探測器直接連接。

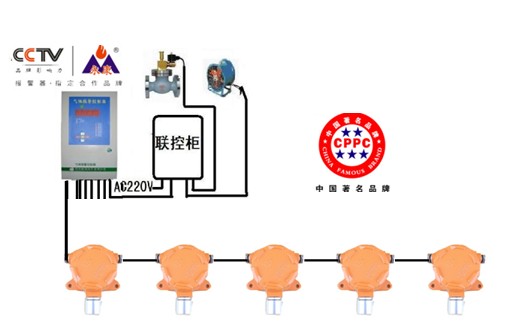

控制器和探測器之間，用線徑不小于1.5mm2（≤1000m）電纜連接。
各環節連接檢查無誤后，將前蓋旋緊。根據用戶現場條件，也可先把電纜接好，再將探測器固定。
