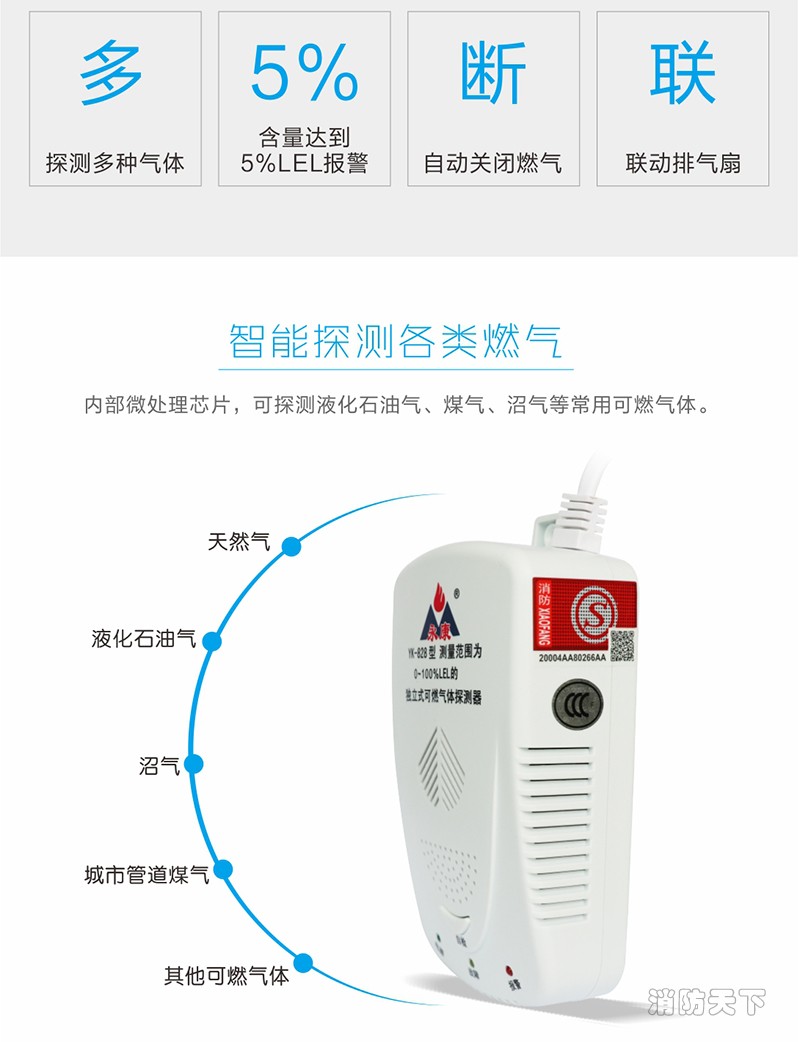

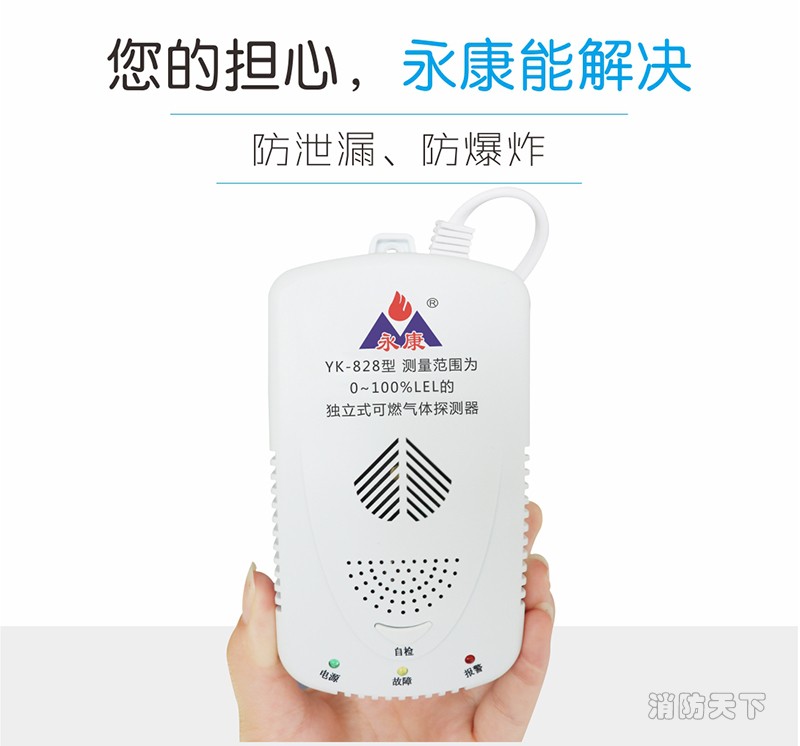

YK-828型測量范圍為0~100%LEL的獨立式可燃?xì)怏w探測器是用來檢測天然氣氣體泄露的探測器。探 測器檢測基本原理是隨著被檢氣體的濃度增大，傳感器阻值下降，在檢測電路中，通過電阻/電壓轉換 電路，將傳感器電阻值隨濃度變化轉換成電壓隨濃度的變化，將該電壓與探測器單片機設定的報警動 作制設定電壓相比較，如超過設定電壓則輸出聲光報警信號報警，需求可輸出的控制信號，控制相關 執行機構或數據。
主要組成部分
* 電源
* 先進的常溫型半導體氣敏傳感器
* 單片機
* 應用范圍廣泛的輸出控制電路
* 數據采集和處理程序
主要特點
* 選擇性好抗干擾能力強。除天然氣體外其他干擾源對探測器嗚影響。
* 長期穩定性好，長期使用探測器的報警動作之與報警設定值偏差≤3%LEL。
* 使用壽命長
功能說明
* 監視：綠燈閃爍表示報警器處于預熱狀態，綠燈，黃燈，紅燈由閃爍變?yōu)槌Ａ帘硎咎綔y器進入正
常監視狀態。（正常工作狀態）
* 報警：報警時紅燈閃爍且蜂鳴器鳴叫，并有控制信號輸出（可選）
脈沖信號，控制電磁閥 常開信號 常閉信號
電平信號，控制電動閥或機械式 控制排氣扇 無線發射
* 故障：黃燈閃爍并蜂鳴器每十秒鳴叫一聲提示傳感器或探測器內部器件有故障。
工作過程
* 可燃?xì)怏w探測器接通電源后綠燈、黃燈、紅燈開始閃爍，此時探測器處于預熱狀態。
* 1-5分鐘后綠燈有閃爍變成常亮，此時探測器進入正常工作狀態。
* 當探測器檢測到空氣中可燃?xì)怏w（天然氣）濃度達到 報警濃度時，綠燈常亮，紅燈閃爍且蜂鳴器
鳴叫。此時探測器進入報警狀態。
* 報警同時探測器對執行機構輸出控制信號，與探測器信號端連接機構（電磁閥，電動閥，機械手
等）接收到控制信號后，開始執行關閥動作或發送數據。
* 當報警狀態解除后，探測器檢測到空氣中可燃?xì)怏w（天然氣）濃度低于報警濃度，紅燈停止閃爍，
蜂鳴器停止鳴叫，此時探測器進入正常工作狀態。
