RK-FPS-SA型電氣火災監控器
一、主要用途及使用范圍
分體式剩余電流式電氣火災監控探測器，是我公司嚴格按照國家標準GB14287.2005《剩余電流式電氣火災監控探測器》開發設計。設計參考國際先進技術并根據國內配電網絡現狀開發的新型剩余電流式電氣火災監控探測器（以后均簡稱為監控器）。本監控器適用于交流50/60HZ，額定工作電壓220V，額定工作電流16-1250A的配電回路中，廣泛應用于高危品倉庫、高層建筑、住宅樓宇的單元供電系統和加油站、賓館以及人員密集的建筑等場所的用電系統，可以有效的保障用電安全和防止電氣火災的發生。
二、產品結構和原理
監控器由外殼、按鍵、顯示屏、輸入輸出接口結合高性能的微處理芯片構成。顯示屏和按鍵起著人機對話的作用，全中文（不包含經濟型）的顯示方式更加簡潔明了。各種傳感器和輸入輸出接口起著信號采集處理和控制等一系列復雜動作。本產品的各種實時信息，控制信號都可以都可以通過RS485通信后在上位機上進行讀取和控制。
監控器的基本工作原理是：通過剩余電流互感器和溫度傳感器獲取當前的電網信息，交由微處理進行運算、識別、判斷，核對后送到控制電路，并同時把信息送到上位機和顯示屏供操作人員觀察。
三、工作環境
1、溫度：-5℃~40℃ 濕度：≤60%
2、海拔：≤2000m（超過后需要降容使用，降低額定電流）
3、環境：無導電粉塵、無腐蝕性易燃性氣體、不直接受到雷雨侵襲；避免強烈的陽光直射，避免液晶屏的極速老化；遠離強磁場干擾，任意方向的磁場強度不應超過地磁場的5倍。
四、使用要求
產品的安裝使用之前應首先閱讀本產品的使用說明書，了解產品的性能和工作要求
1、無外箱的監控器應該安裝在非電專業人員以及未成年人接觸不到的地方
2、產品的接線應符合規范，接線端子螺絲必須擰緊固定，不得松動
3、各接口線必須確保無誤，以防止接錯時損壞內部元器件或造成其他損失
4、安裝時應注意不能有異物落入監控器
5、工作電源應符合要求，不能超過或低于極限值否則將燒毀產品或不能正常工作
6、安裝完畢后試運行系統，注意有誤異常情況
7、定期對探測器進行自檢測試，以確保其動作性能
五、產品特點
□ 圖形液晶屏全中文顯示，外觀簡潔獨特便于操作（不包含經濟型）
□ 同時具備剩余電流檢測和溫度檢測功能
□ 產品能獨立運行，完成所有功能需求，亦能組網監控，聯動報警
□ 探測器剩余電流報警值可以在100~999mA中任意設定
□ 采用現場總線通訊技術和工業標準modbus通信協議
□ 事件自動存儲、記錄20條各類報警詳細信息
六、主要技術參數

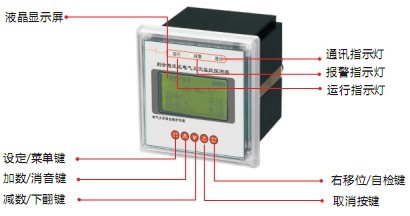

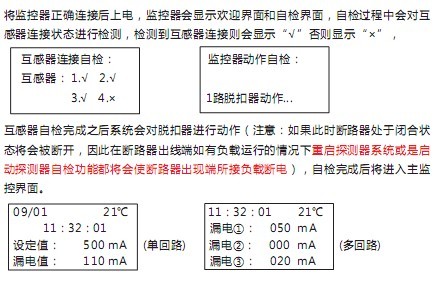

七、界面示意圖

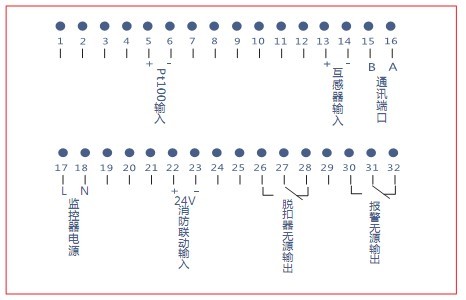

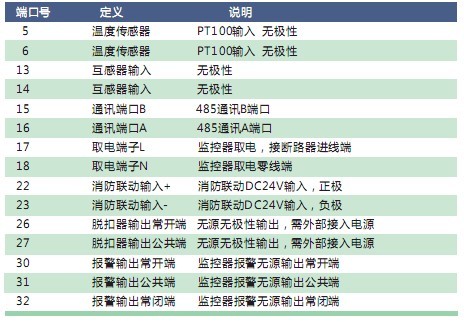

八、應用端口（單回路）

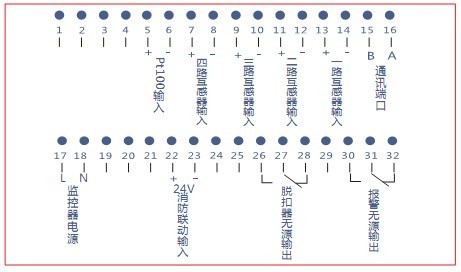

九、端口應用（四回路）
十一、安裝，使用
1，了解
安裝前請仔細閱讀本使用說明。
2，安裝
將監控器安裝在配電箱的面板或者箱內導軌上，并在箱內合適位置固定剩余電流互感器，使塑殼斷路器的 。
3，接線
監控器電源線，控制信號線，脫扣器輸出線都可以選擇ZR-RVS-2×1.5或更高規格雙絞線。
監控器取電 ，取ABC相任意一相接電源端口（17號端口），N相連接到電源端口（18號端口）。
互感器應按照監控回路連接到對應的互感器輸入端口，無極性區分。
脫扣器輸出：將塑殼斷路器的出線端ABC相任意一相連接到監控器的脫扣輸出公共端（27號端口）然后將脫扣輸出的常開端（26號端口）連接到分勵脫扣線圈一端，并將分勵脫扣線圈另一端連接到斷路器出線端零線（注意：本產品的分勵脫扣輸出為繼電器觸點無源輸出，所以需要外部引入電源）。
報警輸出：本監控器報警輸出為繼電器觸點無源輸出，具有常開，公共，常閉點，按照外部報警的需求連接。
消防聯動輸入：從消防主機上獲取DC24V聯動信號，正極連接到監控器22號端口，負極連接到監控器23號端口，以通過監控器實現對斷路器開關的遠程強切控制。
RS485通訊：將監控器的16號端口連接到485總線A標號線上，將15號端口連接到485總線B標號線上，所有監控器內部不帶有匹配電阻，因此在數量較多距離較長的通訊線路末端應外部連接120歐姆匹配電阻在總線的A線和B線之間。若選用了帶屏蔽層的通訊線，則只需將屏蔽線的一端接地。
4，測試
探測器通電使用之前應對其接線進行確認，固定連接部分應保持牢固；通電后，應注意檢查探測器的聲光報警、顯示器件、脫扣動作是否正常。無誤后才能投入使用。

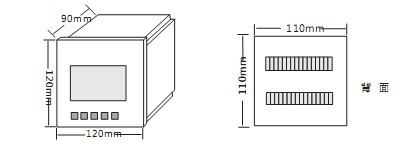

十二、外形尺寸示意圖（mm）

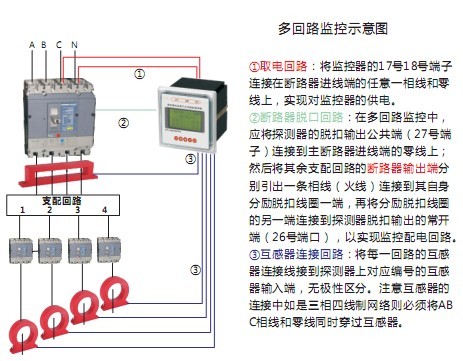

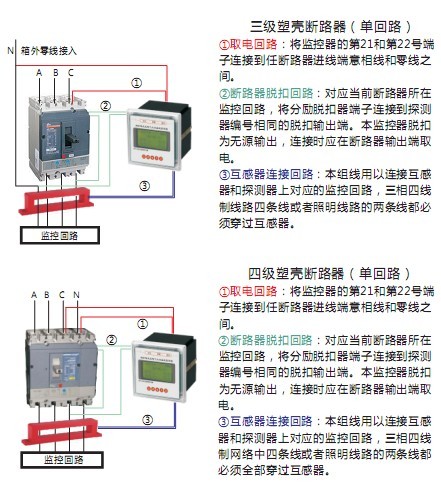

十三、典型接線示意圖
監控器脫扣輸出說明：本監控器可同時監控1~4路配電回路，具備一個脫扣輸
出端口，一個報警輸出端口。因此在對應多個監控回路時務必將脫扣輸出（強切）
端口使用在總配電回路上，或者使用在重要監控回路上。報警輸出可用于外部連接
報警警示器件，監控器在檢測到異常時會通過報警輸出產生信號。

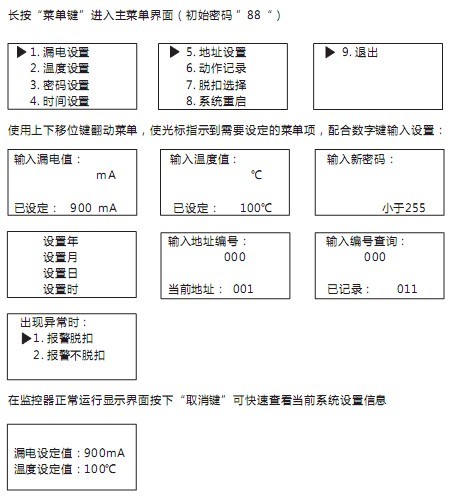

十四、操作和設定
“消音鍵”用于取消聲光報警狀態并恢復脫扣輸出繼電器。
“自檢鍵”用于重新檢測互感器連接狀態和報警、脫扣輸出動作狀態，自檢時會引起脫扣器動作，使用時務必注意斷路器負載連接情況。
備注：本監控器使用RS485通訊方式，通訊地址設置不超過255.
密碼設置時，數字范圍也不能超過255.
動作記錄中，所有報警動作原因均以代碼的方式出現
各代碼含義如下：
十五、注意事項
1. 嚴禁私自拆卸本監控器，否則由此引發的一切后果將與本公司無關。
2. 本監控器的使用安裝必須要由專業人員進行操作，操作之前務必仔細閱讀本說明。
3. 由探測器引發斷路器脫扣之后務必排查原因，確認消除之后才能進行合閘操作
4. 務必區分接地線和零線，在監控回路中零線必須穿過互感器。
5. 選用探測器時，應注意探測器上的技術參數是否和實際應用中的要求相符合。
6. 周期性的檢查，清楚外殼、散熱孔表面的積塵，注意接線端子的連接狀態，保持牢靠絕緣。
7. 使用和儲存、運輸過程中，不得遭受到雨水侵蝕、陽光曝曬、猛烈撞擊，以免破壞監控器的穩定性和準確性。
8. 監控器的報警設定值應考慮配電系統及用電設備的正常漏電值。
