| 可調式螺紋槽道減壓閥系列產品 |
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
 |
特點 |
|
1、減壓閥的系列化是針對不同機組的要求而設計：管道式減壓閥結構簡單，適用于100MW及以下機組；可調式螺紋槽道減壓閥適用于100MW以上機組；全自動恒流減壓閥適用于調峰機組。
2、可調試螺紋槽道式減壓閥隨機逆時針旋轉調節手輪在720°范圍內可獲得0-3500ml/min的穩定流量。
3、在3MPa條件下可獲得50ml/min的啟動流量，滿足了各種機組多功能條件下的流量要求。
4、大流量條件下工作十分穩定，沖刷性能好，安全性好，使用壽命長。
|
|
|
|
| |
|
|
|
| |
|
|
名 稱
|
型號
|
連接尺寸
|
公稱壓力
|
工作溫度
|
出口壓力
|
出口流量
|
連結方式
|
調節力矩
|

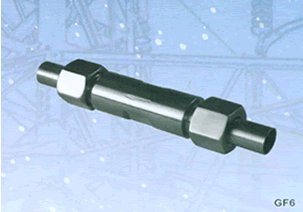

| 管道式減壓閥 |
GF6
|
Φ8、12、14
|
18MPa
|
100℃
|
≤0.4MPa
|
0-2500ml/min
|
螺紋連接
|
|
| 可調式螺紋槽道減壓閥 |
GF8
|
Φ8、12、14
|
32MPa
|
100℃
|
≤0.4MPa
|
0-3500ml/min
|
螺紋連接
|
≤0.05牛米
|
| 全自動恒流減壓閥 |
GF9
|
Φ8、12、14
|
32MPa
|
100℃
|
≤0.4MPa
|
0-3500ml/min
|
螺紋連接
|
≤0.05牛米
|
|
| *注：1、詳細資料及安裝尺寸另索；2、本公司可按用戶的現場接口尺寸訂做 |
|

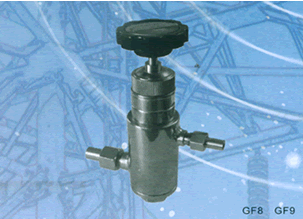

GF8可調式螺紋槽道減壓閥
減壓閥：進口12、出口8 12*8
螺紋槽道式減壓閥由GF1至GF9共9種型號，常用型為GF8，稱為可調式螺紋槽道減壓閥，GF9稱全自動恒流減壓閥，適用于調峰機組(均獲國家專利)。
。減壓效果：樣水流經GF8后，壓力降到0.4MP以下；
。調節流量：將手柄在720度范圍內旋轉,可獲得0~3500ml/min穩定流量，徹底解決了以下三個問題：
a．流量調節過于敏感，流量不好掌握（而GF8在720度范圍內旋轉可調，流量很好掌握）；
b．流量不穩定（而GF8流量調好后，不會隨時間變化）；
c．無法獲取大流量（而GF8流量調節最高可達3500 ml/min）；
。在3MP壓力下,即可獲得50 ml/min啟動流量,便于試爐調試;
。調節手柄手感特別好，開關力矩小于0.05牛*米;
。使用絕對安全;
。使用壽命長達5年以上;
。采用活節式聯接,各工作部件均可分解拆卸,裝卸清洗十分方便;
