上海玉武閥門有限公司詳細介紹：
|
▲ 采用雙螺旋導流式結構
▲ 熱交換效率高，節能效果顯著 ▲ 可裝卸外殼，除鹽水、工業水冷卻兩者均可應用 |
|||||||||||||||||||||
|

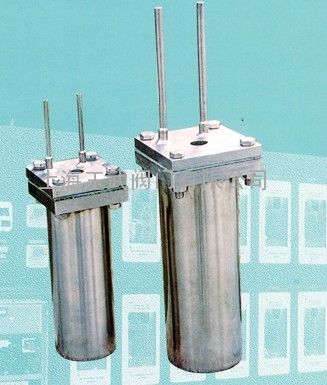

TS-2210系列冷卻器主要是用于水汽取樣系統冷卻在線水汽樣品。使樣品溫度降低到化學儀表在線分析和手工取樣適合的溫度。
TS-2210系列冷卻器的設計是在吸收國際同類產品的先進技術的基礎上，采用計算機技術進行理論分析、計算、論證，最后通過現場試驗驗證而完成的。 TS-2210系列冷卻器與目前普遍使用的同類型冷卻器相比換熱效率提高兩倍以上，特別是當樣水流量>1000ml/min時，效果更為顯著， 同時可節約冷卻水20％以上。 TS-2210系列冷卻器由于換熱效率高，冷卻水量減少從而簡化了水汽取樣裝置的減溫系統，縮小了高溫架的占地面積。采用該冷卻器單級冷卻后，水樣溫度與冷卻水進口溫度之差在3℃以內，汽樣溫度與冷卻水進口溫度之差在5℃以內。 TS-2210系列冷卻器采用桶形雙螺旋導流式結構，體積小，桶形外殼可卸，故除適用于除鹽水冷卻外還可以適用于工業水冷卻， 由于采用了先進設計技術，結垢程度可大大減輕。 |
|||||||||||||||||||||
|
主要設計參數：
|
|||||||||||||||||||||
|
1、TS-2211型：
|
|||||||||||||||||||||
|
|||||||||||||||||||||
|
2、TS-2212型：
|
|||||||||||||||||||||
|
|||||||||||||||||||||
|
冷卻器性能曲線圖：
|
|||||||||||||||||||||
 |
 |
||||||||||||||||||||
|
型號：TS-2211
冷卻水進口溫度：35℃ 冷卻水流量：1．6t/h |
型號：TS-2212
冷卻水進口溫度：35℃ 冷卻水流量：2．7t/h |
||||||||||||||||||||
|
▲ 圖中橫坐標冷幅高為樣水的出口溫度與冷卻水進口溫度之差。
|
|||||||||||||||||||||
TS-2211型系列冷卻器主要設計參數
|
1、TS-2211型：
|
||||||||||||||||||||
|
||||||||||||||||||||
