Q646F氣動四通換向球閥結構特點

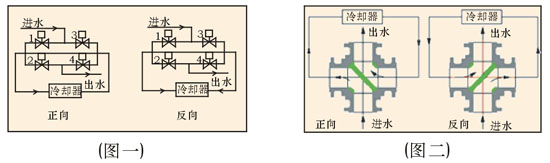

該四通換向球閥，一 閥實現正反供水切換，每轉90 ，供水方式切換一次，以前需四個閥門，供水時閥1、4 開啟，閥2、3關閉；反向供水時閥2、3開啟，閥1、4 關閉(圖一)，現用一臺四通球閥(圖二)替代，操作方便。
Q646F氣動四通換向球閥型號、材料及主要參數
| 產品型號 | Q46F-10C-40 | Q46F-10P-40P |
| 閥體 | WCB | CF8 |
| 球體 | CF8 | CF8 |
| 閥桿/固定軸 | 2Cr13 | 304 |
| 密封圈 | PTFE | PTFE |
| 閥座 | 2Cr13 | 2Cr1+STL |
| 填料 | PTFE+O形圈 | PTFE+O形圈 |
| 適用介質 | 水、油、蒸汽等 | 水、油、蒸汽等 |
| 適用溫度 | -29-200℃ | -29-200℃ |
| 蝸輪四通換向閥 | ZQ后插入“3”表示，示例：ZQ346F-16C | |
| 氣動四通換向閥 | ZQ后插入“6”表示，示例：ZQ646Y-150LbC | |
| 電動四通換向閥 | ZQ后插入“9”表示，示例：ZQ946Y-100 | |

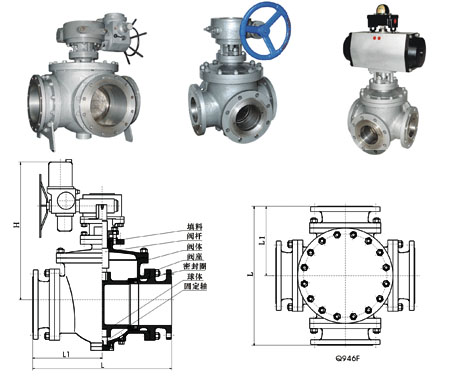

Q646F氣動四通換向球閥的外形尺寸PN10-40
| 公稱通徑DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 |
| L | 240 | 260 | 280 | 320 | 380 | 440 | 670 | 760 | 850 | 980 | 1080 | 1360 | 1750 |
| L1 | 120 | 130 | 140 | 160 | 190 | 220 | 335 | 380 | 425 | 490 | 540 | 680 | 875 |
| H | 325 | 335 | 360 | 370 | 420 | 440 | 49 | 520 | 610 | 700 | 800 | 900 | 1000 |
