上海玉武Q614/Q615氣動三通內螺紋球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的氣動閥門，氣動球閥啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。
氣動三通球閥執行標準：
| 設計依據 | GB標準 | ANSI標準 |
| 設計標準 | GB/12237 | ANSIB16.34 |
| 連接尺寸 | GB/9113、JB/T79 | ANSIB16.5 |
| 試驗和檢驗 | JB/T9002 | API598 |

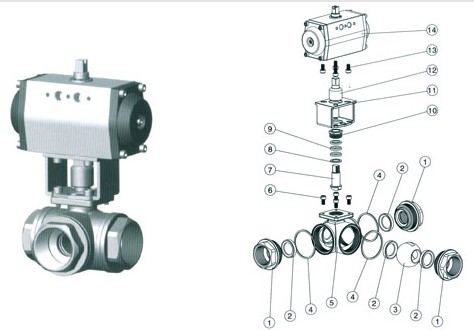

氣動三通球閥主要零件材質：
| 序號 | 零件 | 材質 |
| 1 | 接頭 | 不銹鋼、CF8、CF8M |
| 2 | 閥座 | PTFE |
| 3 | 球體 | 不銹鋼、304、316 |
| 4 | 墊片 | PTFE |
| 5 | 閥體 | 不銹鋼、CF8、CF8M |
| 6 | 螺栓 | 不銹鋼、304 |
| 7 | 閥桿 | 不銹鋼、304、316 |
| 8 | 墊片 | PTFE |
| 9 | 填料 | PTFE |
| 10 | 壓蓋 | 不銹鋼、304、316 |
| 11 | 連接支架 | 不銹鋼、CF8 |
| 12 | 連接套 | 不銹鋼、304 |
| 13 | 螺栓 | 不銹鋼、304 |
| 14 | 氣動裝置 |

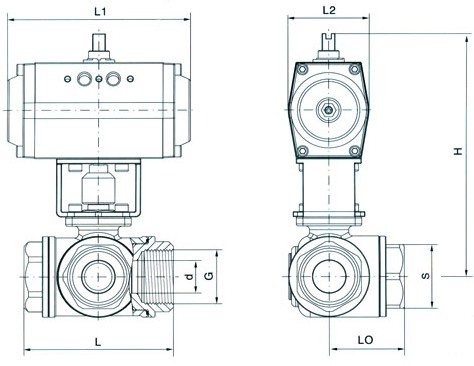

氣動三通球閥主要連接尺寸：Q61(4、5)(F、N、P)-16-64
| 通徑 | 外形尺寸 | 執行器型號 | ||||||||
| DN | in | d | G | L | L0 | L1 | L2 | H | S | |
| 15 | 1/2 | 10 | 1/2″ | 68 | 34 | 140/178 | 62/75 | 130/136 | 26 | GTD52/GTE65 |
| 20 | 3/4 | 15 | 3/4″ | 78 | 39 | 140/178 | 62/75 | 135/141 | 32 | GTD52/GTE65 |
| 25 | 1 | 20 | 1″ | 86 | 43 | 140/214 | 62/91 | 139/173 | 38 | GTD52/GTE80 |
| 32 | 11/4 | 25 | 11/4″ | 111 | 55.5 | 164/214 | 75/91 | 158/186 | 49 | GTD65/GTE80 |
| 40 | 11/2 | 32 | 11/2″ | 126 | 63 | 164/246 | 75/101 | 165/203 | 56 | GTD65/GTE90 |
| 50 | 2 | 38 | 2″ | 143 | 71.5 | 190/295 | 91/112 | 202/228 | 70 | GTD80/GTE100 |
我們的優勢：
1.廠家直銷 2.質量穩定 3.價格合理 4.交貨快捷
專業客服服務：
為客戶提供全套工程閥門解決方案，專業的閥門售前、售中、售后服務。
上海玉武閥門專產各類型氣動執行器，氣動球閥、氣動蝶閥、氣動閘閥、氣動截止閥、氣動放料閥、氣動隔膜閥、氣動角座閥，氣動高壓球閥等各種閥門.
