針對國內傳統使用的H41型法蘭連接升降式止回閥具有體積笨大，流體阻力大，閥門關閉時水錘壓力高，安裝、維修難，使用壽命短等缺點。閥門供應網針對傳統法蘭結構止回閥存在的問題，研制生產了對夾式止回閥系列，H71對夾式升降式止回閥具有結構長度短，體積小、重量輕，閥瓣關閉快速，水錘壓力小，安裝方便，流體阻力小，動作靈敏、密封性能好，閥瓣行程短、關閥沖擊力小，整體結構、簡單緊湊，使用壽命長、可靠性高等特點。
應用范圍：
對夾升降式止回閥適用于公稱壓力PN10～PN420、Class150～Class2500；公稱通徑DN15～DN1200、NPS1/2～48；工作溫度-196℃～540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，對夾式止回閥可適用于石化、冶金、電力、輕工、食品等行業中水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。
結構特點：
1. 結構長度短，其結構長度只有傳統法蘭止回閥的1/4～1/8；
2. 體積小、重量輕，其重量只有傳統法蘭止回閥的1/4～1/20；
3. 閥瓣關閉快速，水錘壓力小；
4. 水平管道或垂直管道均可使用，安裝方便；
5. 對夾升降式止回閥流道通暢、流體阻力小；
6. 動作靈敏、密封性能好；
7. 閥瓣行程短、關閥沖擊力小；
8. 整體結構、簡單緊湊、造型美觀；
9. 使用壽命長、可靠性高。
標準規范：
設計制造標準：JB/T 8937
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

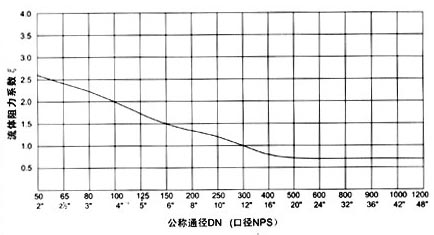

流體力學性能：
| 公稱通徑 | 閥門全開啟 時的流體阻 力系數ξ |
常溫下閥門全開啟時的水流量系數 | 流體的流向 | ||||
| DN | NPS | Kv(m3/h) | Cv(U.S) | Cv(U.K) | ↑ | → | |
| 開啟壓力近似值KPa | |||||||
| 50 | 2 | 2.6 | 63 | 74 | 62 | 2 | 1 |
| 65 | 21/2 | 2.4 | 109 | 128 | 107 | 2 | 1 |
| 80 | 3 | 2.3 | 172 | 201 | 169 | 2 | 1 |
| 100 | 4 | 2.0 | 289 | 338 | 283 | 2 | 1 |
| 125 | 5 | 1.8 | 476 | 557 | 466 | 2 | 1 |
| 150 | 6 | 1.5 | 750 | 878 | 735 | 2 | 1 |
| 200 | 8 | 1.3 | 1432 | 1675 | 1403 | 2 | 1 |
| 250 | 10 | 1.2 | 2330 | 2726 | 2283 | 2 | 1 |
| 300 | 12 | 1.0 | 3676 | 4301 | 3602 | 2 | 1 |
| 350 | 14 | 0.9 | 5274 | 6171 | 5169 | 2 | 1 |
| 400 | 16 | 0.8 | 7306 | 8548 | 7160 | 3 | 1 |
| 450 | 18 | 0.8 | 9246 | 10818 | 9061 | 3 | 1 |
| 500 | 20 | 0.8 | 11415 | 13356 | 11187 | 3 | 1 |
| 600 | 24 | 0.7 | 17573 | 20560 | 17222 | 3 | 1 |
| 700 | 28 | 0.7 | 23919 | 27985 | 23441 | 4 | 1 |
| 750 | 30 | 0.7 | 27458 | 32126 | 26909 | 4 | 1 |
| 800 | 32 | 0.7 | 31241 | 36552 | 30616 | 4 | 1 |
| 900 | 36 | 0.7 | 39539 | 46261 | 38748 | 4 | 1 |
| 1000 | 40 | 0.7 | 48814 | 57112 | 47838 | 4 | 1 |
| 1050 | 42 | 0.7 | 53817 | 62966 | 52741 | 4 | 1 |
| 1200 | 48 | 0.7 | 70292 | 82242 | 68886 | 4 | 1 |
