產品：	瀏覽次數：301倒置桶式蒸汽疏水閥CS45H 疏水閥原理
品牌：	上海玉武閥門
型號：	CS45H
單價：	面議
最小起訂量：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
有效期至：	長期有效
最后更新：	2017-02-12 16:35

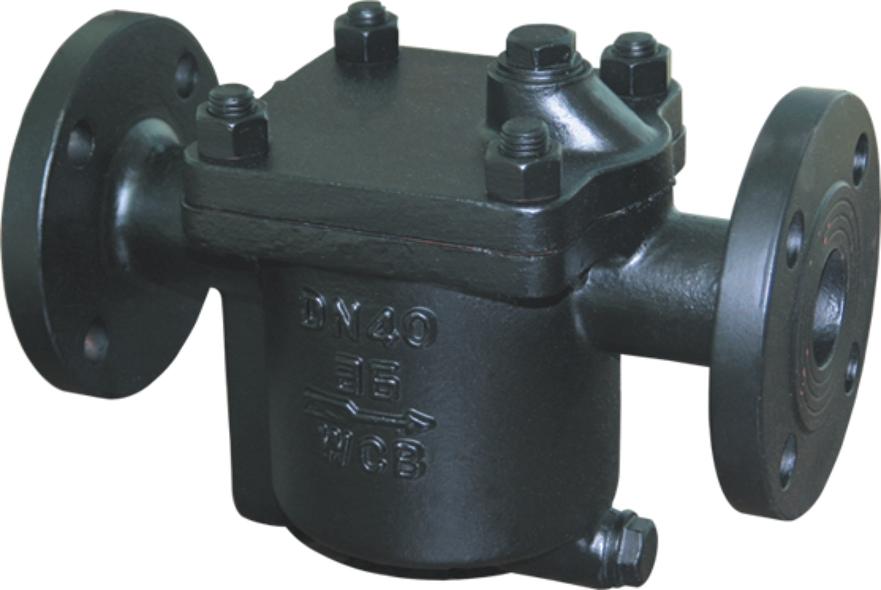

ES10NF(CS45H)倒置桶式蒸汽疏水閥CS45H

工作原理 Working principle
倒吊桶式蒸汽疏水閥的開啟和關閉時根據凝結水和蒸汽的密度
差來動作的，其動作標準，可靠。
The opening and closing of inverted bucket steam trap depends
On the density contrast of condensation water and steam ,the action
is accurate and reliable.

最低工作壓力 Minmum working pressure	0.01MPa	鑄鋼最高允許溫度 Maximum allowable temperure for cast steel	425℃
最小過冷度 Minmum degree of supercooling	≤0℃	不銹鋼最高允許溫度 Maximum allowable temperature for stainless steel	525℃
最高負荷漏氣率 Leakage rate with loading	≤0	使用介質 Working medium	飽和蒸汽、凝結水 Saturated vapour 、condensrd、water
最高允許背壓率 Maximum allowable of back pressure	85%	排空氣裝置 Exhaust plant	合金/不銹鋼 Stainless steel/alloy
閥體、閥蓋 Valve body cap	WCB/304	吊桶 Bocket	不銹鋼 Stainless steel
閥座 Valve seat	2Cr13/304	過濾網 Filtering net	不銹鋼 Stainless steel

技術參數表 Technological parameter date

Model 產品型號	Nominal Diameter 公稱通徑（DN）	Connection 連接方式	Pressure Rating（Mpa）使用壓力	Max allowable TMP（℃）最高允許溫度	Extermal dimensions（mm）外型尺寸				Pe。weight 參考重量
Model 產品型號	Nominal Diameter 公稱通徑（DN）	Connection 連接方式	Pressure Rating（Mpa）使用壓力	Max allowable TMP（℃）最高允許溫度	L	H1	H2	W	Pe。weight 參考重量
ES5 (CS15H-3.7.11.16)	15~25	Thread 螺紋	0.01~0.3、0.7、1.1、1.6	400	140	85	90	103	5
ES5F (CS15H-3.7.11.16)	15~25	Flange 法蘭	0.01~0.3、0.7、1.1、1.6	400	210	85	90	103	7.5
ES8 (CS15H-5.8.16)	15~25	Thread 螺紋	0.01~0.5、0.8、1.6	350	140	85	90	103	5
ES8F CS45H-5.8.16)	15~25	Flange 法蘭	0.01~0.5、0.8、1.6	350	210	85	90	103	7
ES10 CS15H-8.12.16	25~50	Thread 螺紋	0.01~0.8、1.2、1.6	350	200	105	140
