一、Q947F電動固定式球閥概述：
Q947F電動固定式球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置JW、JWS、JWA電動執行機構或GT、AW等氣活塞式執行機構。電動固定式球閥特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前電動固定式球閥廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制系數。
二、Q947F電動固定式球閥執行標準:
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
三、Q947F電動固定式球閥規格參數：
三、Q947F電動固定式球閥技術參數和性能：
四、Q947F電動固定式球閥主要零件材質：
五、Q947F電動固定式球閥外形尺寸：
訂貨須知：
當產品使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
Q947F電動固定式球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置JW、JWS、JWA電動執行機構或GT、AW等氣活塞式執行機構。電動固定式球閥特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前電動固定式球閥廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制系數。
二、Q947F電動固定式球閥執行標準:
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
三、Q947F電動固定式球閥規格參數：
| 執行機構技術參數 | 閥體參數 | ||||
| 電源 | AC380/220V | 公稱通徑 | DN50～1200mm | ||
| 動作范圍 | 0～90° 0～360° | 泄漏量 | 軟密封:零泄漏 | 硬密封:≤額定流量的10-5 | |
| 動作時間 | 15秒/30秒/60秒 | 執行機構 | 可另配JW、JWS、JWA 等系列電動執行機構 |
||
| 保護裝置 | 過熱保護 | 流量特性 | 快開特性 | ||
| 環境溫度 | -30°～60° | 可調范圍 | 250:1 | 350:1 | |
| 手動操作 | 同附帶手柄操作 | 基本誤差 | ±1% | ||
| 限位 | 電氣、機械二重限位 | 死區 | ≤1% | ||
| 防護等級 | 相當于IP-65 | 回差 | ≤1% | ||
| 位置測量 | 可選裝開關或電位計 | 適用溫度 | 密封面 | ||
| 進線接口 | PE1/2〞進線線鎖 | PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ |
|||
三、Q947F電動固定式球閥技術參數和性能：
| 試驗壓力 （Mpa） |
公稱壓力（Mpa） | 壓力級 | JIS(Mpa) | |||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 氣密試驗 | 0.5～0.7 | |||||||||
四、Q947F電動固定式球閥主要零件材質：
| 零件名稱 | 材 料 | |||||||||||
| 閥體 | WCB | ZG1Cr18Ni9Ti | CF8 (304) |
CF3 (304L) |
ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF3M (316L) |
|||||
| 球體、閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9 (304) |
00Cr19Ni11 (304L) |
1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 (316) |
00Cr17Ni12Mo2 (316L) |
|||||
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨 | |||||||||||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 強氧化性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 | |||||||
五、Q947F電動固定式球閥外形尺寸：
| 公稱壓力 | 公稱 通徑 |
L | H(mm) | 重量 | |||||||||||
| mm | mm | Q47 | Q347 | Q647 | Q947 | Q47 | Q347 | Q647 | Q947 | Q67 | Q367 | Q667 | Q967 | ||
| 1.6 2.5 |
100 | 305 | 178 | 416 | 470 | 55 | 90 | 110 | 80 | 85 | 105 | ||||
| 125 | 381 | 252 | 542 | 520 | 80 | 120 | 145 | 75 | 115 | 140 | |||||
| 150 | 403 | 205 | 572 | 538 | 140 | 170 | 205 | 125 | 155 | 190 | |||||
| 200 | 502 | 398 | 736 | 580 | 220 | 250 | 275 | 200 | 230 | 255 | |||||
| 250 | 568 | 495 | 890 | 637 | 365 | 310 | 335 | 340 | 295 | 310 | |||||
| 300 | 648 | 580 | 910 | 684 | 530 | 485 | 475 | 500 | 455 | 445 | |||||
| 350 | 762 | 625 | 1020 | 796 | 740 | 600 | 600 | 695 | 555 | 545 | |||||
| 400 | 838 | 720 | 1080 | 842 | 900 | 955 | 895 | 845 | 900 | 840 | |||||
| 450 | 914 | 770 | 1120 | 874 | 1170 | 1250 | 1105 | 1105 | 1195 | 1045 | |||||
| 500 | 991 | 840 | 1150 | 904 | 1340 | 1550 | 1360 | 1270 | 1480 | 1290 | |||||
| 600 | 1143 | 1050 | 1210 | 1120 | 1580 | 1740 | 1495 | 1480 | 1680 | 1405 | |||||
| 700 | 1245 | 110 | 1300 | 1218 | 1885 | 2000 | 1850 | 1785 | 1900 | 1750 | |||||
| 800 | 1397 | 1150 | 1460 | 1328 | 2190 | 2310 | 2050 | 2070 | 2200 | 1930 | |||||
訂貨須知：
當產品使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
 |
 |
 |
 |

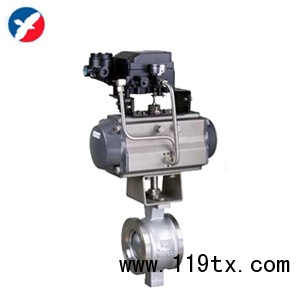

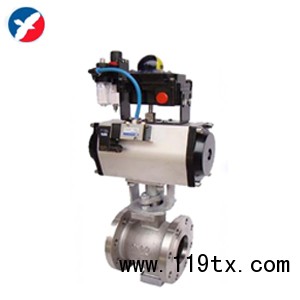

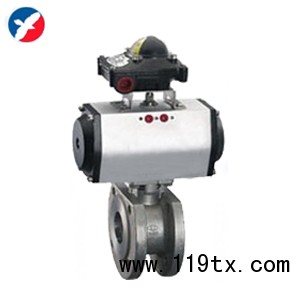

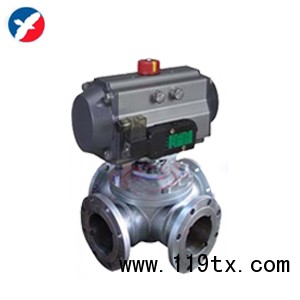

| VQ670H氣動V型調節球閥 | VQ640F氣動V型法蘭球閥 | Q671F氣動對夾球閥 | Q646F氣動四通球閥 |
