產品簡介
Z640W不銹鋼氣動閘閥簡介
不銹鋼氣動閘閥具有優良的切斷性能，在工業領域得到廣泛應用。適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。
Z640W不銹鋼氣動閘閥特點
不銹鋼氣動閘閥的執行機構具有正、反兩種作用功能，故閥的開、關方式有氣開、氣關兩種作用方式。 閘閥采用金屬接觸式獨特結構、動作可靠，具有極高的切斷性能，比常規的切斷閥優越。允許泄漏量達到10-8×KV。 使用范圍廣，溫度可由-196℃至500℃，口徑小至40mm，大至600mm.
不銹鋼氣動閘閥 閥體可用夾套形式保溫，用以介質冷卻后易堵塞，凝結或結焦場合使用。
Z640W不銹鋼氣動閘閥選用材料
明桿楔式剛性單閘板
閥座密封面：不銹鋼 閥體：不銹鋼。
氣缸：無縫鋼管 活塞：鑄鋁合金
密封圈：耐油O型橡膠 墊料：聚四氟乙烯，柔性石墨
Z640W不銹鋼氣動閘閥產品性能參數:
| 型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 |
| Z640W-16P~200P | 16~200 | 4.0~10.0 | ≤200 | 硝酸類介質 |
| Z640W-16R~200R | 醋酸類介質 |
Z640W-16P/R不銹鋼氣動閘閥產品外形及結構尺寸:
| DN | L | D | D1 | D2 | b | f | z×Φd | H | 重量/Kg |
| 50 | 250 | 160 | 125 | 100 | 16 | 3 | 4×Φ18 | 653 | 59 |
| 65 | 265 | 180 | 145 | 120 | 18 | 3 | 4×Φ18 | 665 | 62 |
| 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8×Φ18 | 725 | 74 |
| 100 | 300 | 215 | 180 | 155 | 20 | 3 | 8×Φ18 | 787 | 92 |
| 125 | 325 | 245 | 210 | 185 | 22 | 3 | 8×Φ18 | 902 | 152 |
| 150 | 350 | 280 | 240 | 210 | 24 | 3 | 8×Φ23 | 955 | 161 |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12×Φ23 | 1105 | 219 |
| 250 | 450 | 405 | 355 | 320 | 30 | 3 | 12×Φ25 | 1343 | 376 |
| 300 | 550 | 460 | 410 | 375 | 30 | 4 | 12×Φ25 | 1516 | 484 |
| 350 | 550 | 520 | 470 | 435 | 34 | 4 | 16×Φ25 | 1678 | 695 |
| 400 | 600 | 580 | 525 | 485 | 36 | 4 | 16×Φ30 | 1849 | 977 |
| 450 | 650 | 640 | 585 | 545 | 40 | 4 | 20×Φ30 | 1937 | 1033 |
| 500 | 700 | 705 | 650 | 608 | 44 | 4 | 20×Φ34 | 2234 | 1087 |
| 600 | 800 | 840 | 770 | 718 | 48 | 5 | 20×Φ41 | 2432 | 1357 |
| 700 | 900 | 910 | 840 | 788 | 50 | 5 | 24×Φ41 | 2489 | 1481 |
| 800 | 1000 | 1020 | 950 | 898 | 52 | 5 | 24×Φ41 | 2643 | 1845 |
 |
 |
 |
 |

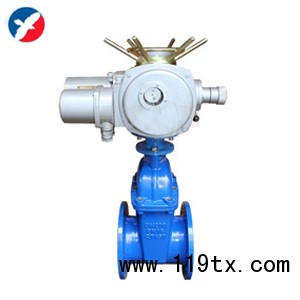

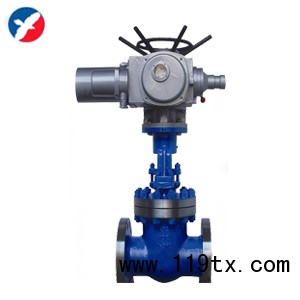

| Z941H電動閘閥 | Z945X電動軟密封法蘭閘閥 |

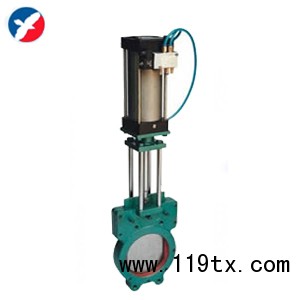

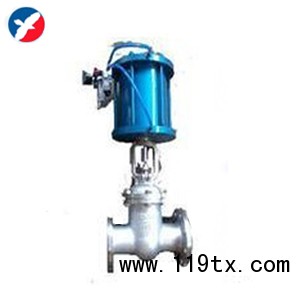

Z673X氣動漿液閥 | Z641H氣動閘閥 |
