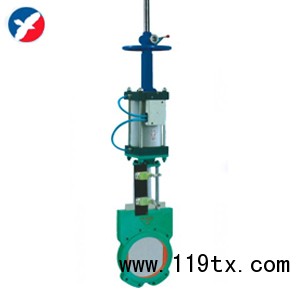

PZ673H氣動刀閘閥產品簡介：
氣動刀閘閥通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出，也可以完成連續動作的自動控制。主體采用鑄鐵、鑄鋼、不銹鋼等。通徑從DN50～DN1000。氣動閘閥廣泛用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門。
Z673H氣動刀閘閥主要結構與特點：
氣動刀閘閥由左、右閥體、U型密封圈、閘板、鋼螺母、閥桿、支架、氣缸等件組成，氣動閥門啟閉靠氣動執行器的氣缸動作來完成。采用對夾式結構，體積小，重量輕；完全敞開的通道，可以防止介質在閥內沉積。新研制的U型封圈，可以保證閥門的良好密封性；流阻小，安裝維修方便。 閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。
PZ673H氣動刀閘閥執行標準：
| 設計依據 | GB標準 | ANSI標準 |
| 設計標準 | GB/12237 | ANSIB16.34 |
| 連接法蘭尺寸 | GB/9113、JB/T79 | ANSIB16.5 |
| 試驗和檢驗 | JB/T9oo2 | API598 |
PZ673H氣動刀閘閥主要零件材質：
| 序號 | 零件名稱 | 材質 | ||
| C | P | R | ||
| 1 | 內六角螺絲 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 2 | 閥蓋 | WCB | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 3 | 墊片 | PTFE | PTFE | PTFE |
| 4 | 閥座 | 1Cr18Ni9Ti 或 PTFE | 1Cr18Ni9Ti或PTFE | 1Cr18Ni12Mo2Ti或PTFE |
| 5 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 6 | 密封填料 | 丁腈橡膠或 PTFE | 丁腈橡膠或PTFE | 丁腈橡膠或PTFE |
| 7 | 壓蓋 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 8 | 閘板 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 9 | 支架 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 10 | 推拉桿 | 45#鋼鍍鉻 | 45#鋼鍍鉻 | 45#鋼鍍鉻 |
| 11 | 氣動執行器 | |||
PZ673H氣動刀閘閥主要連接尺寸：
| 通徑 | GB標準外形及連接尺寸(PN1.0Mpa) | ANSI標準外形及連接尺寸(Class150) | ||||||||||||
| DN | in | L | H | D | D1 | D2 | n-φd | L | H | D | D1 | D2 | n-φd | |
| 50 | 2 | 60 | 335 | 165 | 125 | 100 | 2-φ182-M16 | 48 | 335 | 152 | 120.5 | 92 | 2-φ192-M16 | |
| 65 | 21/2 | 60 | 363 | 185 | 145 | 120 | 2-φ182-M16 | 48 | 363 | 178 | 139.5 | 105 | 2-φ192-M16 | |
| 80 | 3 | 60 | 395 | 200 | 160 | 135 | 2-φ182-M16 | 50 | 395 | 190 | 152.5 | 127 | 2-φ192-M16 | |
| 100 | 4 | 60 | 465 | 220 | 180 | 155 | 6-φ182-M16 | 50 | 465 | 229 | 190.5 | 157 | 6-φ192-M16 | |
| 125 | 5 | 60 | 530 | 250 | 210 | 185 | 6-φ182-M16 | 57 | 530 | 254 | 216 | 186 | 6-φ222-M20 | |
| 150 | 6 | 70 | 630 | 285 | 240 | 210 | 6-φ232-M20 | 57 | 630 | 279 | 241.5 | 216 | 6-φ222-M20 | |
| 200 | 8 | 80 | 750 | 340 | 295 | 265 | 6-φ232-M20 | 70 | 750 | 343 | 298.5 | 270 | 6-φ222-M20 | |
| 250 | 10 | 86 | 900 | 395 | 350 | 320 | 8-φ234-M20 | 70 | 900 | 406 | 362 | 324 | 8-φ254-M22 | |
| 300 | 12 | 92 | 1120 | 445 | 400 | 368 | 8-φ234-M20 | 76 | 1120 | 483 | 432 | 381 | 8-φ254-M22 | |
| 350 | 14 | 100 | 1260 | 505 | 460 | 428 | 10-φ236-M20 | 76 | 1260 | 533 | 476 | 413 | 8-φ294-M27 | |
| 400 | 16 | 120 | 1450 | 565 | 515 | 482 | 10-φ256-M22 | 89 | 1450 | 597 | 540 | 470 | 12-φ294-M27 | |
| 450 | 18 | 125 | 1600 | 615 | 565 | 532 | 14-φ256-M22 | 89 | 1600 | 635 | 578 | 533 | 12-出324-M30 | |
| 500 | 20 | 130 | 1800 | 670 | 620 | 585 | 14-φ256-M22 | 114 | 1800 | 699 | 635 | 584 | 14-φ326-M30 | |
| 600 | 24 | 130 | 2300 | 780 | 725 | 685 | 14-φ306-M27 | 114 | 2300 | 813 | 749.5 | 692 | 14-φ356-M33 | |
 |
 |
 |
 |

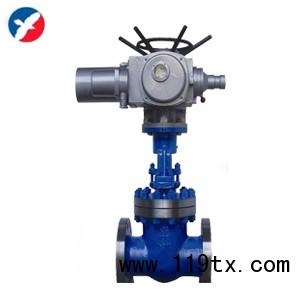

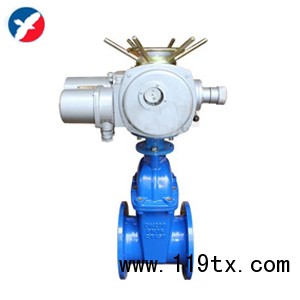

| Z941H電動閘閥 | Z945X電動軟密封法蘭閘閥 |

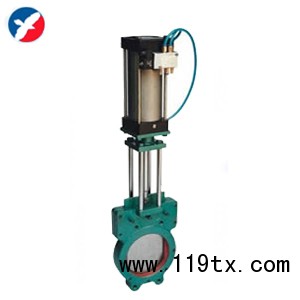

Z673X氣動漿液閥 | Z6s73X氣動帶手動漿液閥 |
