產品簡介
Q646F氣動四通球閥工作原理及流向示意圖
“LL”型四通球閥：一閥實現正反供水切換，每轉90°，供水方式切換一次，可同時對兩種介質的流向進行切換，既方便又迅速，實現一閥多用的效果。供水時閥1、4 開啟，閥2、3關閉；反向供水時閥2、3開啟，閥1、4 關閉，現用一臺四通球閥替代，操作方便。
Q646F氣動四通球閥執行標準
1 設計和制造：GB／T12237-1989； APl608。
2 檢驗和試驗：GB／T13927-1992； APl 598。
3 法蘭連接：JB／T79]一2-1994； ASME／ANSI B165。
Q646F氣動四通球閥結構特點及用途
1、流體阻力?。呵蝮w和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體是，流體阻力小。
2、密封性能好：閥座采用具有一定彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。
3、使用壽命長：閥門的閥芯和光見頸材料采用奧氏不銹鋼，閥座材料選用PTFE，能達到良好的抗腐蝕性作用，延長了閥門的使用壽命。
Q646F氣動四通球閥性能參數
| 閥體 | 閥桿 | 閥球 | 密封面 | 墊片 | 填料 | 適用介質 |
| WCB | 1Cr13 | 1Cr13 | 四氟乙烯、 合金 |
柔性石墨 不銹鋼加柔性石墨 08軟鋼 F304 F316 |
柔性石墨 編結石墨 |
水、蒸汽、油品部分酸、堿 |
| WC6 | 15CrMo | 15CrMo | ||||
| WC9 | 25Cr2MoV | 25Cr2MoV | ||||
| LCB | 304 | 304 | ||||
| CF8 | 304 | 304 | ||||
| CF3 | 304L | 304L | ||||
| CF8M | 316 | 316 | ||||
| CF3M | 316L | 316L |
 |
 |
 |
 |

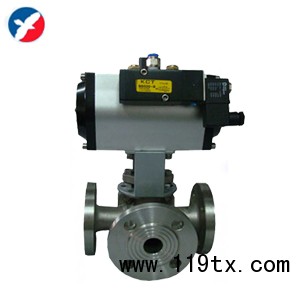

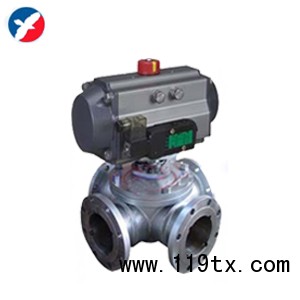

| Q644/645F氣動三通球閥 |

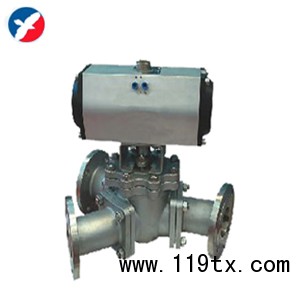

YQ642F/Y氣動Y型三通球閥 |

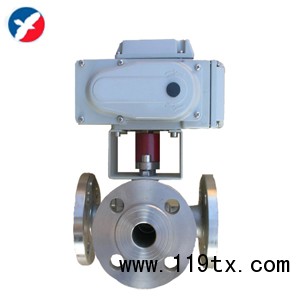

Q944/Q945F電動法蘭三通球閥 |

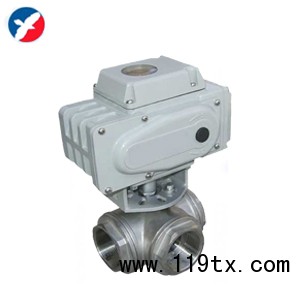

Q914/915F電動內螺紋三通球閥 |
