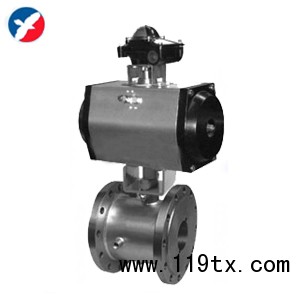

一、BQ641F\PPL\H氣動保溫球閥概述
氣動保溫球閥有良好的保溫保冷特性,且閥門的通徑與管徑一致,同時又能有效降低管 路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于采用整體式結構，因而保溫球閥比一般球閥體積更小，重量更輕，且無外漏,密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

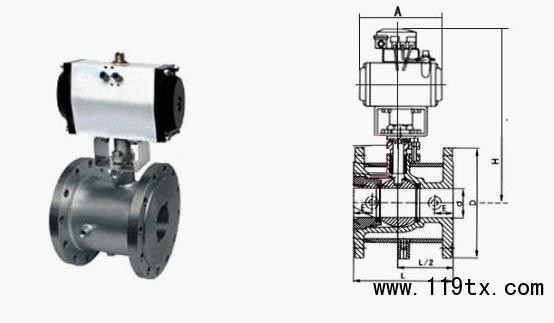

二、BQ641F\PPL\H氣動保溫球閥結構尺寸圖
三、BQ641F\PPL\H氣動保溫球閥技術參數和性能
| GTD/ATD氣動執行機構技術參數 | 閥 體 參 數 | ||
| 類 型 | 雙作用活塞式、彈簧復位式 | 公稱通徑 | DN15～200mm |
| 氣源壓力 | 雙作用：2-8bar/單作用：4-8bar | 公稱壓力 | PN1.6、2.5、4.0、6.4MPa |
| 輸出力矩 | 雙作用：4N·M～10560N·M | 閥軸材質 | 不銹鋼 |
| 單作用：7N·M～2668N·M | 閥體材質 | 球墨鑄鐵、碳鋼、304/316/316L不銹鋼 | |
| 工作溫度 | 常溫型：-20℃～80℃（丁腈橡膠O型圈） | 球體材質 | 304/316/316L不銹鋼 |
| 高溫型：-20℃～160℃（氟橡膠O型圈） | 閥座密封 | PTFE、PPL、金屬密封 | |
| 動作范圍 | 0～90°±5° | 溫 度 | PTFE≤180℃、PPL≤350℃、金屬密封≤450℃ |
| 接口螺紋 | GTD40～GTD83/ATD50～ATD88 G1/8″ | 適用介質 | 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
| GTD110～GTD350/ATD100～200 G1/4″ | |||
| 閥位信號 | 定位器：4～20mA/回信器：全開全關信號 | 特 點 | 連線簡單，結構緊湊、阻力小、動作穩定 |
四、BQ641F\PPL\H氣動保溫球閥外形尺寸
| 公稱通徑DN | L | L1 | H | D | D1 | 執行器型號 |
| 壓力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 僅供參考 |
| 15 | 130 | 140 | 182 | 95 | 65 | ATD-50 |
| 20 | 140 | 140 | 186 | 105 | 75 | ATD-50 |
| 25 | 150 | 158 | 208 | 115 | 86 | ATD-63 |
| 32 | 165 | 158 | 212 | 136 | 100 | ATD-63 |
| 40 | 180 | 210 | 269 | 146 | 110 | ATD-75 |
| 50 | 200 | 248 | 295 | 160 | 125 | ATD-88 |
| 65 | 220 | 248 | 306 | 180 | 145 | ATD-88 |
| 80 | 250 | 268 | 329 | 195 | 160 | ATD-100 |
| 100 | 280 | 345 | 384 | 215/230 | 180/190 | ATD-125 |
| 125 | 320 | 410 | 420 | 245/270 | 210/220 | ATD-145 |
| 150 | 360 | 438 | 440 | 280/300 | 240/250 | ATD-160 |
| 200 | 400 | 487 | 506 | 335/360 | 295/310 | ATD-190 |
五、BQ641F\PPL\H氣動保溫球閥訂貨說明
1、氣動執行器類型：雙作用、單作用。
2、介質類型、溫度、壓力。
3、所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構。
