產品簡介

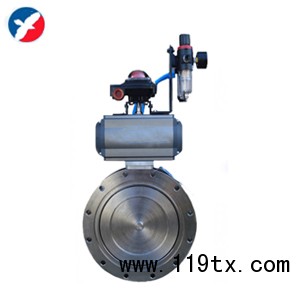

GIQ氣動高真空蝶閥產品詳細說明：
GIQ氣動高真空蝶閥的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動。從而達到接通或切斷真空管路中氣流的目的，是目前一種新型的氣動執行器控制的氣動蝶閥，分為雙作用和單作用(彈簧復位)氣缸。可選配反饋信號裝置及電氣閥門定位器。
GIQ氣動高真空蝶閥適用介質：
空氣及非腐蝕性氣體。
GIQ氣動高真空蝶閥主要技術性能：
| 適用范圍(Pa) | 105～1.3x10-5 |
| 閥門漏率(Pa.L/S) | ≤1.3x10-6 |
| 介質溫度（℃） | -25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠) |
| 氣源壓力（MPa） | 0.4～0.6 |
| 法蘭標準 | JB919 |
| 安裝位置 | 任意 |
| 電源電壓 | 標準出廠：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等 |
| 信號反饋 | 標準出廠：閥位指示器 特殊指定：微動開關；智能型4～20mA |
| 氣缸可選 | 標準出廠：雙作用式 特殊指定：?jiǎn)巫饔檬剑ㄓ袕椈煞祷兀?br /> 可選常開或常閉 |
GIQ氣動高真空蝶閥連接及外形尺寸
| 型號 | 通徑(DN) | ΦD | ΦB | H | A | L | W | n-ΦC |
| GIQ-25B | 25 | 70 | 55 | 170 | 22 | 140 | 92 | 4-Φ7 |
| GIQ-32B | 32 | 78 | 64 | 173 | ||||
| GIQ-40B | 40 | 85 | 70 | 194 | 164 | 105 | ||
| GIQ-50B | 50 | 110 | 90 | 205 | 4-Φ9 | |||
| GIQ-63B | 63 | 130 | 110 | 218 | 26 | |||
| GIQ-80B | 80 | 145 | 125 | 248 | 30 | 190 | 124 | |
| GIQ-100B | 100 | 170 | 145 | 260 | 4-Φ12 | |||
| GIQ-125B | 125 | 195 | 170 | 273 | 35 | |||
| GIQ-150B | 150 | 220 | 195 | 332 | 247 | 140 | 8-Φ12 | |
| GIQ-200B | 200 | 275 | 250 | 386 | 40 | 302 | 165 | |
| GIQ-250B | 250 | 330 | 300 | 466 | 45 | 372 | 198 | |
| GIQ-300B | 300 | 380 | 350 | 535 | 55 | 432 | 225 | 8-Φ14 |
| GIQ-400B | 400 | 500 | 465 | 631 | 60 | 518 | 243 | 8-Φ18 |

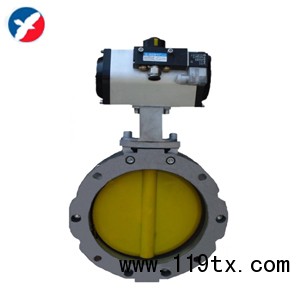

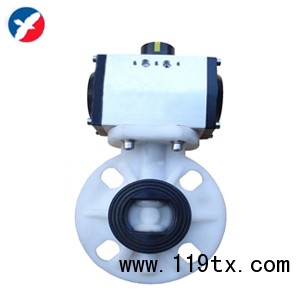

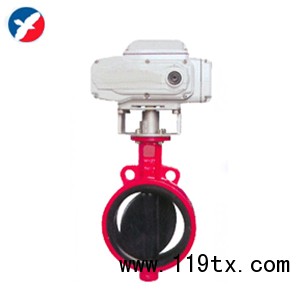

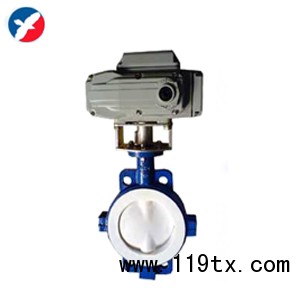

| FD971X電動耐磨蝶閥 | D971F46電動襯氟蝶閥 | D671G氣動塑料蝶閥PP | D641X氣動水泥蝶閥 |
 |
 |
 |
 |
