產品簡介

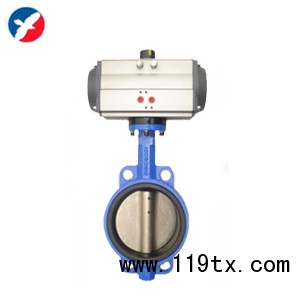

D673H氣動三偏心對夾蝶閥產品概述
氣動三偏心對夾蝶閥，閥體采用了三偏心多層次金屬密封結構，精密的閥板密封面經拋光處理后與三維偏心密封面有機結合，具有耐高低溫、高壓、允許介質中有微小顆粒、使用壽命長等特點。被廣泛運用于、冶金、化工、石油、可燃氣體、給排水等行業。
※ 采用三偏心結構，閥板與閥座幾乎沒有摩擦
※ 閥體密封面采用堆焊鉆基硬質合金，具有耐摩擦得特點
※ 閥板密封面為硬質層疊式金屬片，具有金屬硬密封和彈性密封的雙重優點
※ 密封不受介質高、低溫的影響
※ 四大系列連接方式可適用于所有的末端連接
D673H氣動三偏心對夾蝶閥參數
| 空氣驅動 | 壓縮空氣4-6bar(可帶手輪) |
| 公稱通經 | 50～1200mm |
| 公稱壓力 | 1.0～4.0Mpa |
| 適用溫度 | -20～+600℃ |
| 連接方式 | 對夾 |
| 閥結構 | 偏心 |
| 閥體材質 | 316、304、碳鋼 |
| 閥芯材質 | 316、304、碳鋼 |
| 密封材質 | PTFE、本體、合金 |
| 適用介質 | 氣體、水及油類等 |
| 可選附件 | 限位開關、定位器、電磁閥、減壓閥 |
D673H氣動三偏心對夾蝶閥主要零件材質
| 公稱通徑DN(mm) | 50-1200 | |||||
| 公稱壓力PN(MPa) | 1.0 | 1.6 | ||||
| 公稱壓力PS(MPa) | 強度試驗 | 1.5 | 2.4 | |||
| 密封試驗 | 1.1 | 1.76 | ||||
| 材料代號 | C | P | R | |||
| 主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | ||
| 蝶板 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |||
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |||
| 密封圈 | 四氟、 不銹鋼 | |||||
| 填料 | 四氟 柔性石墨 | |||||
| 適用工況 | 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | ||
| 適用溫度 | -40℃～200℃(超該溫度范圍；訂貨時請注明) | |||||
| 執行器 | 型號 | GTD/GTE系列、AT/SR系列、AW/AWS系列 | ||||
| 氣源壓力 | 0.4-0.7Mpa | |||||
D673H氣動三偏心對夾蝶閥主要連接尺寸
| 公稱 通徑 DN |
外 形 尺 寸 | 連 接 尺 寸 | |||||||
| L | H | D673H | PN1.6MPa | PN2.5MPa | |||||
| H2 | A2 | B2 | D1 | Z-d | D1 | Z-d | |||
| 50 | 43 | 112 | 625 | 245 | 72 | 125 | 4-18 | 125 | 4-18 |
| 65 | 46 | 115 | 625 | 245 | 72 | 145 | 4-18 | 145 | 8-18 |
| 80 | 64 | 120 | 645 | 245 | 72 | 160 | 8-18 | 160 | 8-18 |
| 100 | 64 | 138 | 675 | 355 | 92 | 180 | 8-18 | 190 | 8-22 |
| 125 | 70 | 164 | 715 | 355 | 92 | 210 | 8-18 | 220 | 8-26 |
| 150 | 76 | 175 | 800 | 355 | 92 | 240 | 8-22 | 250 | 8-26 |
| 200 | 89 | 208 | 850 | 250 | 170 | 295 | 12-22 | 310 | 12-26 |
| 250 | 114 | 243 | 925 | 250 | 170 | 335 | 12-26 | 370 | 12-30 |
| 300 | 114 | 283 | 1035 | 450 | 220 | 410 | 12-26 | 430 | 16-30 |
| 350 | 127 | 310 | 1070 | 450 | 220 | 470 | 16-26 | 490 | 16-33 |
| 400 | 140 | 340 | 1190 | 450 | 220 | 525 | 16-30 | 550 | 16-36 |
| 450 | 152 | 380 | 1250 | 650 | 280 | 585 | 20-30 | 600 | 20-36 |
| 500 | 152 | 410 | 1295 | 650 | 280 | 650 | 20-33 | 660 | 20-36 |
| 600 | 178 | 470 | 1455 | 850 | 380 | 770 | 20-36 | 770 | 20-39 |
| 700 | 229 | 550 | 1585 | 850 | 380 | 840 | 24-36 | 875 | 24-42 |
| 800 | 241 | 640 | 1700 | 1250 | 380 | 950 | 24-39 | 990 | 24-48 |
| 900 | 241 | 710 | 1865 | 1250 | 380 | 1050 | 28-39 | 1090 | 28-48 |
| 1000 | 300 | 770 | 2015 | 1250 | 380 | 1170 | 28-42 | 1210 | 28-56 |
| 1200 | 360 | 890 | 1250 | 380 | 1390 | 32-48 | 1420 | 32-56 | |
訂購須知
1、請在訂貨時提供詳細口徑規格、交貨地址、交貨時間。
2、根據管道需要，決定選用往復式(二位開關式)或彈簧復位式(常閉或常開式)。

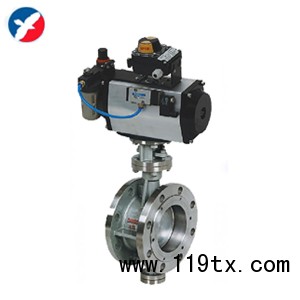

3、可選配控制附件：(1)單電控電磁閥(斷電時常閉或常開)，(2)雙電控電磁閥(開關式)，(3)閥位開關回訊器，(4)氣源處理三聯件。特殊使用環境(易燃易爆場合)，可選防爆型。
