產品簡介

      D641W-1C氣動通風蝶閥簡介
           氣動通風蝶閥采用與閥體相同材料加工成密封圈，采用電或氣動傳動。其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa,一般適用于工業、冶金、環保等管道作通風調節介質流量之用。其主要特點為：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

D641W-1C氣動通風蝶閥采用標準

設計標準:GB/T12238-1989 JB/T8692-1998
法蘭連接尺寸:GB/T9115.1-2000
結構長度 h:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
D641W-1C氣動通風蝶閥附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構

D641W-1C氣動通風蝶閥執行機構

采用GT或AT系列氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪傳動，安全可靠；大口徑閥門采用AW氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、GT/AT氣動執行器選用鋁合金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、GT/AT氣動執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

D641W-1C氣動通風蝶閥主要技術參數



公稱通徑	DN(mm)	50～2000
公稱壓力	PN(MPa)	0.05	0.25	0.6
試驗壓力	強度試驗	0.075	0.375	0.9
	密封試驗	≤1.5%泄漏量
適用介質	煤氣、含塵氣體、煙道氣等。
適用溫度	≦425℃

D641W-1C氣動通風蝶閥主要零件的材質

零件名稱	材料
閥體	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈	與閥體相同
閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料	氟塑料、柔性石墨

D641W-1C氣動通風蝶閥外形尺寸

公稱通徑 毫米		結構長度 (標準值)	外形尺寸  (參考值)		連接尺寸(標準值)						氣動執行器型號
					0.05MPa和0.25MPa
DN	英寸	L	H	H1	D	D1	D2	Z-d	A	W
100	4	120	105	--	210	170	144	4-18	140	70	GTD63
125	5	120	120	--	240	200	174	8-18	140	70	GTD63
150	6	120	132	--	265	225	199	8-18	186	91	GTD83
200	8	140	160	--	320	280	254	8-18	186	91	GTD83
250	10	140	187	--	375	335	309	12-18	186	91	GTD110
300	12	170	220	--	440	395	363	12-22	254	120	GTD110
350	14	170	245	--	490	445	413	12-22	254	120	GTD110
400	16	190	270	--	540	495	463	16-22	254	120	GTD110
450	18	190	297	--	595	550	518	16-22	296	137	GTD127
500	20	190	322	--	645	600	568	20-22	296	137	GTD127
600	24	210	377	--	755	705	667	20-26	296	137	GTD127
700	28	210	430	--	860	810	772	24-26	384	173	GTD160
800	32	210	487	--	975	920	878	24-30	384	173	GTD160
900	36	250	537	--	1075	1020	978	24-30	384	173	GTD160
1000	40	250	587	--	1175	1120	1078	28-30	501	208	GTD190
1200	48	250	687	--	1375	1320	1280	32-30	501	208	GTD190
1400	56	300	700	--	1575	1520	1480	36-30	501	208	GTD190
1600	84	300	895	--	1790	130	1690	40-30	501	208	GTD190
1800	72	300	995	--	1990	1930	1880	44-30	1090	230	AW17
2000	80	300	1095	--	2190	2130	2090	48-30	1090	230	AW17

詳細參數敬請來電咨詢！

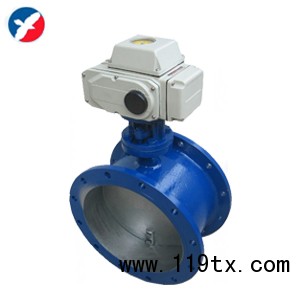

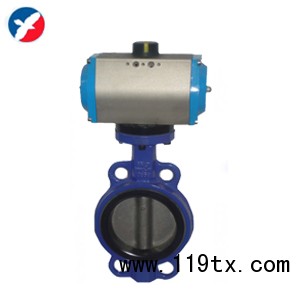

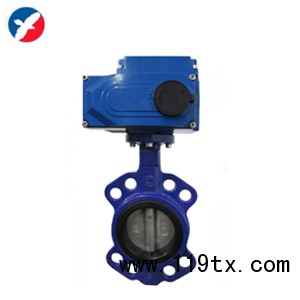

D971G電動PP蝶閥	D971X電動蝶閥	D941W電動通風蝶閥	D671X氣動蝶閥
