產品簡介

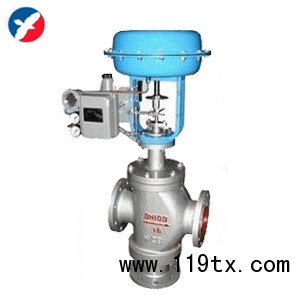

 ZMAS氣動角式調節閥簡介

       氣動角式調節閥的進出口通道不在同一方向上，而成90°直角。這種形式的調節閥，使通過閥門的介質改變流動方向，因此，會產生一定的壓力損失。通過改變流通面積來實現調節介質流量和壓力的閥門。氣動角式調節閥除閥體為角型外，其他結構均和單座閥相似，其特點決定了它的流路簡單，阻力小，特別有利于高壓降、高粘度、含有懸浮物和顆粒狀物質流體的調節。氣動薄膜角式調節閥閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。氣動薄膜角式調節閥采用頂部導向結構，由多彈簧氣動薄膜執行機構和角型調節閥閥體組成，具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。氣動角式調節閥可以避免結焦，粘結和堵塞等現象發生，也便于清洗和自凈。  在生產過程自動化調節系統中，調節閥是一個重要的、必不可少的環節，被稱之為生產過程自動化的“手腳”，是自動控制系統的終端控制元件之一。它是。從水力學觀點來看，調節閥是一個局部阻力可以變化的節流元件，調節閥是按照輸入信號通過改變行程來改變阻力系數，從而達到調節流量的目的。

ZMAS氣動角式調節閥使用注意事項

     （1）正、反向使用比較：一般情況下，ZMAS氣動角式調節閥均采用正向安裝，即底進側出。只有在高壓差場合和高粘度、易結焦、含懸浮顆粒物介質的情況下，才推薦反向安裝，即物料側進底出。角型調節閥反向使用的目的是為了改善不平衡力和減少對閥芯的磨損，同時也有利于高粘度、易結焦和含懸浮顆粒物介質的流動，避免結焦和堵塞。
     （2）ZMAS氣動角式調節閥流路簡單、阻力小，一般情況下適用于正向使用（安裝）。然而在高壓降場合推薦角型調節閥反向使用，以改善不平衡力和減少對閥芯的損傷，同時也有利于介質的流動、避免調節閥結焦和堵塞。角型調節閥在反向使用時，特別應該避免長時期小開度開啟的情況，以防引起強烈振蕩而損壞閥芯。特別在化工裝置試生產階段，由于試生產時負荷較低、設計工藝條件不可能很快達到要求，反向使用的角型調節閥應盡可能避免較長時間的小開度開啟狀況，以防角型調節閥損壞。一般情況下，角型調節閥均不推薦反向使用，只有在高壓差、高粘度、易結焦和含懸浮顆粒介質才推薦反向使用。反向使用時，應避免長期小開度情況下運行，尤其在試車時更要注意。

ZMAS氣動角式調節閥技術參數和性能:

閥體型式:單座鑄造球形角閥
公稱通徑:40~200mm
公稱壓力:PN 1.6、4.0、6.4Mpa,ANSI 125、150、300、600,JIS 10、16、20、30、40K
連接形式:法蘭式: FF RF RJ LG,標準按ANSI B16.5；JIS ,JB/T79.1凸面、JB/T79.2凹凸面
材料:HT200 ZG25 ZG1Cr18Ni9，ZG0Cr17Ni12Mo2 1.25Cr0.5Mo 5.0Cr0.5Mo,SCPH21 SCPH61 Ti
上閥蓋:常 溫 型（P）：-17 ~ 230℃,伸長Ⅰ型（E1）：-45~ -17℃, 230 ~ 566℃,伸長Ⅱ型,焊接式 （E2W）：-196 ~ -100℃
壓蓋形式:螺栓壓緊式
填料:V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉編織填料。

ZMAS氣動角式調節閥閥內組件:

閥芯型式:上導向單座柱塞型閥芯
流量特性:高精度流量特性,高容量流量特性,司太萊堆焊：快開閥芯
材料:1Cr18Ni9Ti、0Cr17Ni12Mo2堆焊司太萊合金

ZMAS氣動角式調節閥 執行機構:

型式:HA薄膜執行機構
膜片材料:乙丙橡膠夾尼龍
彈簧范圍:0.02～0.1，0.08～0.24MPa
供氣壓力:0.28、0.3、0.35、0.4MPa
氣源接頭:Rc1/4
環境溫度:-30～+70℃
閥作用形式:氣開式或氣關式（注：也可配用VA5、VA6和VP 執行機構）
附件:定位器、手輪機構、氣動閥位傳送器。

 ZMAS氣動角式調節閥性能：　

泄漏量:符合標準ANSI B16.104-Ⅲ級,小于額定Cv的0.1%
回差:1%(帶定位器)
線性:±1%(帶定位器)
可調范圍:50∶1


 ZMAS氣動角式調節閥 外形尺寸及重量

公通徑 (mm)		6	10	15	25		32	40	50		65	80	100		125	150
L1(mm)		100	105	105	120		135	190	225		275	315	365		400	510
L2(mm)		83	90	105	120		135	165	190		215	260	290		300	400
薄膜式	H(mm)	407	406	425	401		493	502	500		630	630	620		848	910
	D(mm)	285				360				470				620
	重量(KG)	37	43	46	52		93	160	123		224	297	442		650	780
活塞式	H(mm)	527	526	545	521		586	595	593		655	655	645		758	820
	D(mm)	264								352				490
	重量(KG)	51	57	60	66		92	105	122		217	290	435		628

ZMAS氣動角式調節閥訂貨須知

1.產品型號與名稱      2.公稱通徑DN(mm      3.公稱壓力       4.流量特性要求    5.閥體材質及閥內件材料
6.介質種類和溫度范圍     7.閥前后壓力(壓差)     8.密封形式     9.配套附件

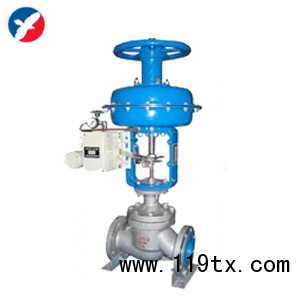

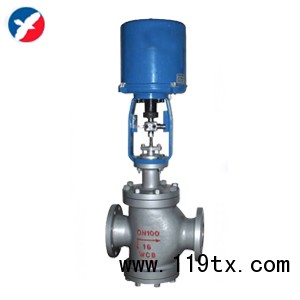

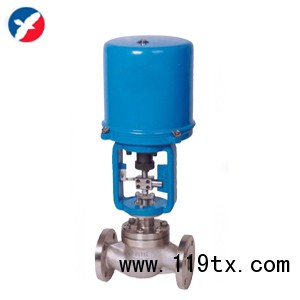

ZDLN電動雙座調節閥	ZDLP電動調節閥	ZJHP氣動帶手動調節閥	ZMAQ(X)氣動三通調節閥(合流-分流).
