產品簡介

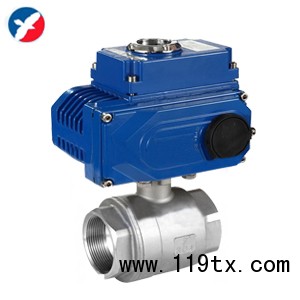

Q911F電動二片式球閥簡介
電動二片式球閥是一種(球體)繞垂直于通道軸旋轉90°的閥門，其由回轉型角行程電子式電動執行器和O型片式球閥結構組成，屬旋轉類型高性能調節或開關閥類，接受工業自動化控制(DCS、PLC系統)儀表來源的電流信號或電壓信號的輸入輸出，可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。電動二片式球閥(內螺紋連接球閥)及對焊連接球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
Q911F電動二片式球閥產品特點
電動二片式球閥(內螺紋連接球閥)及對焊連接球閥，閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺。驅動方式:手動、電動、氣動。
1電動三片式球閥流體阻力小，是所有閥類中流體阻力最小的一種，以AC220V、AC380V或DC24V電源電壓作動力，接受(4-20mA、0-10mA或1-5VDC)電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0~90°，就能完成啟閉動作或調節動作。
球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。 特別適用于要求零泄漏率的場合
Q911F電動二片式球閥電動執行器詳細說明
JW系列電動閥門執行器，以其新穎獨特的設計、先進而精湛的技術工藝、優質的進口零部件、科學嚴謹的質量檢測，在國內外的閥門自動化制造別具一格。而JW系列電子式電動閥門執行器，將閥門電動裝置的精度化、數字化、智能化推向一個嶄新的階段，成為液體自動化控制行業后起之秀。
JW系列產品主要有開關式、反饋式、調節式(電子式)三大類，它可與各種球閥、蝶閥等回轉型閥門想匹配。輸出力矩從50Nm-2000Nm.。重量輕(相當于同類產品的1/3)。外形精巧美觀、結構緊湊、易于安裝、智能控制、數字設定、數顯閥位、無需維護及使用安全等諸多優點。
Q911F電動二片式球閥主要零件材料
| 序號NO. | 零件名稱 | 材質 | |
| 不銹鋼 | 碳鋼 | ||
| 1 | 閥體 | 不銹鋼CF8M | 碳鋼WCB |
| 2 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 3 | 閥蓋 | 不銹鋼CF8M | 碳鋼WCB |
| 4 | 球體 | 不銹鋼SS316 | 不銹鋼SS304 |
| 5 | 閥桿 | 不銹鋼SS316 | 不銹鋼SS316 |
| 6 | 螺母 | 不銹鋼SS304 | FCD45 |
| 7 | 墊圈 | 不銹鋼SS304 | FCD45 |
| 8 | 手柄套 | 塑料 | 塑料 |
| 9 | 手柄 | 不銹鋼SS304 | 不銹鋼SS304 |
| 10 | 閥桿螺母 | 不銹鋼SS304 | B7 |
| 11 | 墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
| 12 | 填料壓蓋螺母 | 不銹鋼SS304 | FCD45 |
| 13 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 14 | 止推墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 15 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 16 | 螺栓 | 不銹鋼SS304 | B8 |
Q911F電動二片式球閥主要連接尺寸
訂貨須知:
①電動球閥產品名稱與型號②電動球閥公稱壓力③電動球閥公稱通徑④電動球閥連接法蘭標準⑤電動球閥閥體材質⑥電動球閥額定流量系數⑦電動球閥工作介質⑧電動球閥介質溫度以便為您正確選型。
 |
 |
 |
 |

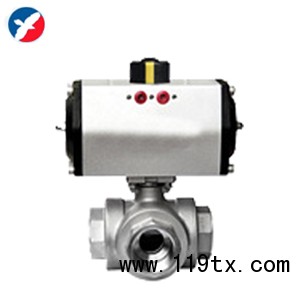

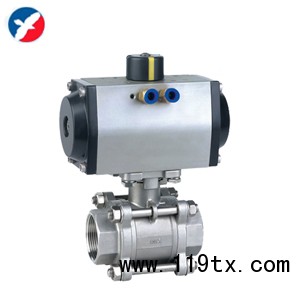

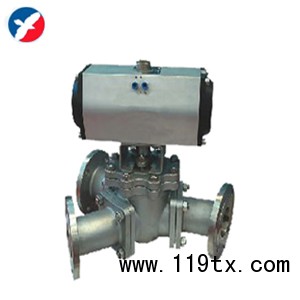

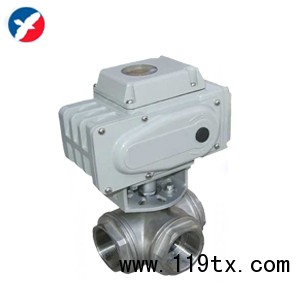

| Q614/615F氣動內螺紋三通球閥 | Q611F氣動三片式球閥 | Q914/915F電動內螺紋三通球閥 | YQ642F/Y氣動Y型三通球閥 |
