產品簡介

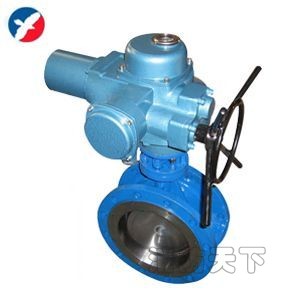

D943H電動三偏心法蘭蝶閥概述：
電動三偏心法蘭蝶閥采用三維偏心結構，蝶板為軟硬層疊式金屬片，具有金屬硬密封和彈性密封的雙重優點。具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。被廣泛用于介質溫度≤425℃的冶金、電力、石油、化工等工業管道上，做調節流量和截?cái)嗔黧w使用。
D943H電動三偏心法蘭蝶閥技術參數和性能
|
JW系列電動執行機構技術參數 |
閥 體 參 數 |
||
|
電源 |
AC110、220、380V/DC24、220V |
公稱通徑 |
DN50～400mm |
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.6、2.5MPa |
|
任選功能 |
開關型、觸點型、開度信號、智能型 |
閥軸材質 |
碳素鋼、304/316/316L不銹鋼 |
|
動作范圍 |
0～90°±5° |
閥體材質 |
碳素鋼、合金鋼、不銹鋼 |
|
動作時間 |
15秒/30秒/60秒 |
閥板材質 |
碳素鋼、合金鋼、不銹鋼 |
|
環境溫度 |
-30°～60° |
閥座密封 |
不銹鋼 |
|
手動操作 |
附帶手柄操作 |
結構形式 |
三維偏心 |
|
限 位 |
電氣、機械二重限位 |
溫度 |
≤425℃ |
|
防護等級 |
IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) |
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
|
輸入信號 |
0-10，1-5VDC/4-20mA(智能型) |
特點 |
零泄漏、使用壽命長、便于安裝、耐高溫高壓 |

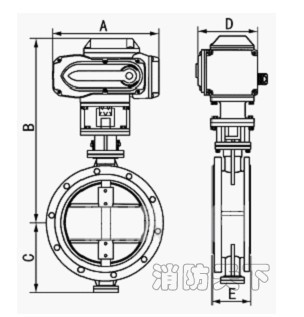

D943H電動三偏心法蘭蝶閥外形尺寸
|
公稱通徑DN |
A |
B |
C |
D |
E |
額定功率 |
額定電流 |
|
50 |
155 |
353 |
112 |
104 |
43 |
15W |
0.2A |
|
65 |
208 |
362 |
115 |
115 |
46 |
25W |
0.5A |
|
80 |
208 |
368 |
120 |
115 |
49 |
25W |
0.5A |
|
100 |
208 |
392 |
138 |
115 |
56 |
25W |
0.5A |
|
125 |
256 |
407 |
165 |
127 |
64 |
50W |
0.8A |
|
150 |
256 |
446 |
175 |
127 |
70 |
50W |
0.8A |
|
200 |
256 |
489 |
208 |
127 |
71 |
90W |
1.0A |
|
250 |
288 |
514 |
243 |
164 |
76 |
120W |
1.2A |
|
300 |
288 |
568 |
283 |
164 |
83 |
120W |
1.2A |
|
350 |
288 |
629 |
310 |
164 |
92 |
150W |
1.2A |
|
400 |
288 |
662 |
340 |
164 |
102 |
150W |
1.2A |
訂貨說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10

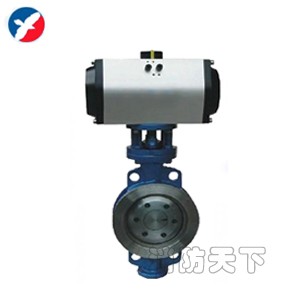

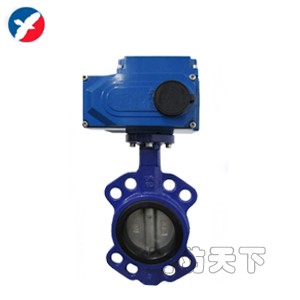

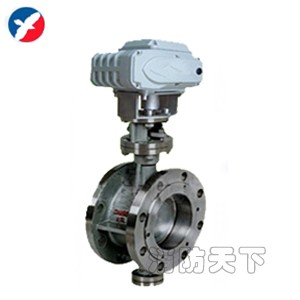

| D943H金屬硬密封電動蝶閥 | D971X電動蝶閥 | D643H氣動三偏心法蘭蝶閥 | D673H氣動三偏心對夾蝶閥 |
 |
 |
 |
|
