    供應電動套筒調節閥浙江廠家
    點擊圖片查看原圖
    產品: 瀏覽次數:406供應電動套筒調節閥浙江廠家
    品牌: 精衛
    規格: 電動套筒調節閥
    型號: ZDLM
    包裝: 木箱
    單價: 500.00/套
    最小起訂量: 1 套
    供貨總量: 1000 套
    發貨期限: 自買家付款之日起 3 天內發貨
    有效期至: 長期有效
    最后更新: 2015-04-17 13:38
      詢價
    詳細信息


    產品簡介

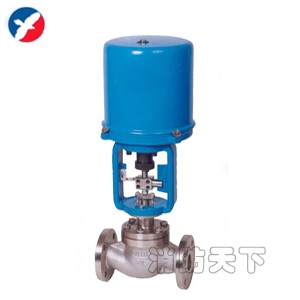

     ZDLM電動套筒調節閥簡介

        電動套筒調節閥是一種壓力平衡型調節閥,采用套筒導向,壓力平衡型雙密封面閥芯機構,配用電動執行機構。流道呈S流線性,整體具有工作平衡、允許壓差大、流量特性精確、噪音低等特點。特別適用于流量大,閥前后壓差較大、泄露要求不高的場合。電動套筒調節閥本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種形式。產品公稱壓力等級有PN1.6、4.0、6.4、10.0;閥體口徑范圍DN20-300,適用流體溫度-196-+560℃范圍內多種檔次。泄露等級有Ⅳ級、Ⅴ級、Ⅵ級。流量特性有直線、等百分比特性,多種品種規格可供選擇。
    注:常溫型:常溫型工作溫度-20-+200℃,泄露等級為Ⅳ級。
    高溫型閥蓋增設散熱片,可用于介質溫度-60-+450℃的場合。
    波紋管密封型對上下移動的閥桿形成完全的密封,堵絕流體外漏。
    低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

    ZDLM電動套筒調節閥主要零件材料



    閥體 WCB CF8 CF8M CF3M
    密封墊 PTFE/柔性石墨
    套筒 WCB CF8 CF8M CF3M
    閥芯 304 304 316 316L
    閥蓋 WCB CF8 CF8M CF3M
    閥桿 304 304 316 316L
    填料 PTFE/柔性石墨
    彈簧 65Mn 304 316 316L
    螺母 304 304 316 316L

    ZDLM電動套筒調節閥主要技術參數


    公稱通徑DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
    額定流量系數
    (KV)
    直線 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1100 1760
    等百
    分比
    6.3 10 16 25 40 63 100 160 250 400 630 1000 1600
    額定行程L(mm) 16 25 40 60 100
    公稱壓力PN(MPa) 1.6 2.5 4.0 6.4 10.0
    執行機構型號 PSL 201/202 204 208 312 320
    3810L 3810LSA-08 3810LSA-20 3810LSB-30 3810LSB-50 3810LSC-65
    固有流量特性 直線、等百分比
    固有可調比 50:1
    工作溫度t(℃) 普通型:鑄鋼-40-250;鑄不銹鋼-60-250 散熱型:鑄鋼-40-450;鑄不銹鋼-60-450
    輸入信號 0-10mADC、4-20mADC、220VAC(開關信號)
    電源電壓 220VAC 50Hz


    ZDLM電動套筒調節閥執行機構主要性能參數

    1、電動執行機構主要性能參數
    型號 額定輸出力N 速度mm/s 技術參數
    PSL 381L PSL 381L PSL 381L PSL 381L
    201 381LSA-08
    361LXA-08
    1000 800
    800
    0.25 4.2
    4.2
    電源:AC220V 50Hz
    輸入信號:DC4-20mA
    DC1-5V
    (信號線用屏蔽線)
    輸出信號:DC4~20mA
    防護等級:IP67
    帶手輪
    電源:AC220V 50Hz
    輸入信號:DC4-20mA
    DC1-5V
    (信號線用屏蔽線)
    輸出信號:DC4~20mA
    防護等級:相當IP55
    隔爆標志:ExdⅡBT4
    帶手柄
    202 381LSA-20
    381LXA-20
    2000 2000
    2000
    0.50 2.1
    2.1
    204 381LSB-30
    381LXB-30
    4500 3000
    3000
    0.50 3.5
    3.5
    208 381LSB-50
    381LXB-50
    8000 5000
    5000
    1.00 1.7
    1.7
    312 381LSC-65 12000 6500 0.60 2.8
    325 381LSC-99 25000 10000 1.0 2.0


    ZDLM電動套筒調節閥主要性能指標


    項目 指標值
    基本誤差% 配3810L±2.5; 帶定位器 ±1.0
    回差% 配381L ±2.0; 配PSL±1.0
    死區% 1.0
    始終點偏差% 電開 始點 ±2.5
    終點 ±2.5
    電關 始點 ±2.5
    終點 ±2.5
    可調范圍 50:1
    額定行程偏差% 2.5
    泄量量L/H 符合JB/T7387-94 IV級 小于閥的額定容量×10-4


    ZDLM電動套筒調節閥允許壓差


    公稱通徑(mm) 20 25 40 50 65 80 100 150 200 250 300
    閥座直徑(mm) 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300
    執行機構 允許壓差△P(MPa)
    配PSL PSL202 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78
    PSL204           4.31 2.76 1.76 1.04 0.69 0.44
    PSL208                 1.86 1.23 0.78 0.50 0.35 0.20
    PSL320                       ?1.26 0.87 0.49 0.32 0.22
    配361L 381LSA-20 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78
    381LSB-50           4.79 3.06 1.96 1.16 0.76 0.49
    381LSC-65                 1.51 0.99 0.64 0.41 0.28
    381LSC-99                       0.63 0.44 0.25 0.16 0.11



    注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍,請與我們聯系,采取適當方法可解決



    ZDLM電動套筒調節閥主要外型尺寸


    公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
    結構長度
    (L)
    PN16/25 185 200 205 222 250 276 298 350 410 451 600 670 735
    PN40 190 205 210 230 255 285 310 355 425 460 615 685 750
    PN64、100 200 210 220 251 286 311 337 394 440 475 630 700 765
    常溫型
    (H)
    PN16/25 756 781 803 928 945 1260 1270 1294 1515 1540 1565 1816 2180
    PN40 766 791 813 938 955 1260 1270 1329 1545 1560 1605 1892 2130
    PN64/100 773 803 833 965 1000 1280 1300 1338 1575 1620 1675 1936 2202
    高溫型
    (H)
    PN16/25 956 981 1003 1128 1145 1510 1520 1544 1835 1860 1885 2166 2530
    PN40 966 991 1013 1138 1155 1510 1520 1579 1865 1880 1925 2245 2480
    PN64/100 973 1003 1033 1165 1200 1530 1550 1588 1895 1940 1995 2286 2552
    H1 PN16/25 53 58 68 73 80 90 98 108 123 140 168 203 230
    PN40 53 58 68 73 80 90 98 115 135 150 188 223 255
    PN64/100 63 68 75 83 88 100 105 125 148 170 203 235 265
    H2 87 90
    D 225 257 310
    壓力等級 GB:1.6、2.5、4.0、6.4、10.0MPa ANSI:150、300、600LB JIS:10、20、30、40K
    執行機構 PSL系列、3810系列、DKJ或DKZ系列等



    注:*本產品性能指標貫徹GB/T421, 3—92。

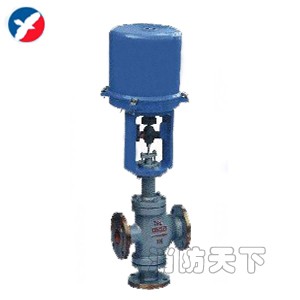

     ZDLQ(X)電動三通調節閥(合流-分流)        ZDLP電動調節閥     ZJHP氣動帶手動調節閥 ZMAQ(X)氣動三通調節閥(合流-分流).
