產品簡介
1：D373H三偏心硬密封蝶閥概述
D373H三偏心硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長。
2：D373H三偏心硬密封蝶閥特點
1、73H三偏心硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
3：D373H三偏心硬密封蝶閥主要技術參數
|
公稱通經DN（mm） |
50～2000 |
|||
|
公稱壓力PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
|
密封試驗（MPa） |
0.66 |
1.1 |
1.76 |
2.75 |
|
強度試驗（MPa） |
0.9 |
1.5 |
2.4 |
3.75 |
|
適用溫度 |
碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃ |
|||
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
|||
|
泄漏率 |
符合GB/T13927-92標準 |
|||
|
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
|||
4：D373H三偏心硬密封蝶閥采用標準
|
制造標準 |
JB/T 8527-97 |
|
法蘭標準 |
GB9113-2000 |
|
結構長度標準 |
GB12221-89 |
|
檢驗標準 |
GB/T 13927-92 |
5：D373H三偏心硬密封蝶閥主要零部件材質
|
零件名稱 |
材料 |
|
閥體 |
WCB、合金鋼、不銹鋼、QT450-10 |
|
蝶板 |
WCB、合金鋼、不銹鋼、QT450-10 |
|
閥軸 |
2Cr13不銹鋼、合金鋼 |
|
密封圈 |
不銹鋼圈 |
|
填料 |
柔性石墨 |

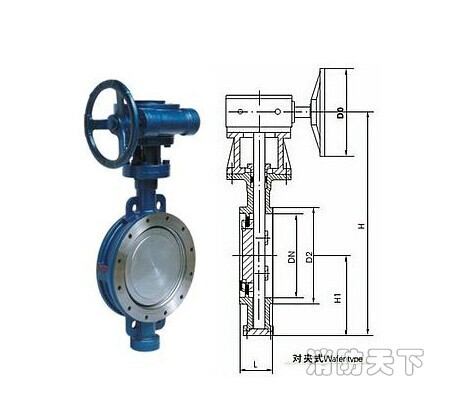

6：D373H三偏心硬密封蝶閥尺寸圖
7：D373H三偏心硬密封蝶閥主要外形連接尺寸
|
公稱通經（DN） |
主要尺寸 |
法蘭尺寸和螺栓規格 |
|||||||
|
1.0MPa |
1.6MPa |
2.5MPa |
|||||||
|
L |
H |
H1 |
D1 |
4-Ф－M |
D1 |
4-Ф－M |
D1 |
4-Ф－M |
|
|
50 |
43 |
350 |
112 |
125 |
Ф18 |
125 |
Ф18 |
125 |
Ф18 |
|
65 |
46 |
370 |
115 |
145 |
Ф18 |
145 |
Ф18 |
145 |
Ф18 |
|
80 |
49 |
380 |
120 |
160 |
Ф18 |
160 |
Ф18 |
160 |
Ф18 |
|
100 |
56 |
420 |
138 |
180 |
Ф18 |
180 |
Ф18 |
190 |
Ф23 |
|
125 |
64 |
460 |
164 |
210 |
Ф18 |
210 |
Ф18 |
220 |
Ф27 |
|
150 |
70 |
555 |
175 |
240 |
Ф23 |
240 |
Ф23 |
250 |
Ф27 |
|
200 |
71 |
605 |
208 |
295 |
M20 |
295 |
M20 |
310 |
M24 |
|
250 |
76 |
680 |
243 |
350 |
M20 |
355 |
M24 |
370 |
M27 |
|
300 |
83 |
800 |
283 |
400 |
M20 |
410 |
M24 |
430 |
M27 |
|
350 |
92 |
835 |
310 |
460 |
M20 |
470 |
M24 |
490 |
M30 |
|
400 |
102 |
915 |
340 |
515 |
M24 |
525 |
M27 |
550 |
M33 |
|
450 |
114 |
960 |
380 |
565 |
M24 |
585 |
M27 |
600 |
M33 |
|
500 |
127 |
1020 |
410 |
620 |
M24 |
650 |
M30 |
660 |
M33 |
|
600 |
154 |
1225 |
470 |
725 |
M27 |
770 |
M33 |
770 |
M36 |
|
700 |
165 |
1355 |
550 |
840 |
M27 |
840 |
M33 |
875 |
M39 |
|
800 |
190 |
1470 |
640 |
950 |
M30 |
950 |
M36 |
990 |
M45 |
|
900 |
203 |
1545 |
710 |
1050 |
M30 |
1050 |
M36 |
1090 |
M45 |
|
1000 |
216 |
1795 |
770 |
1160 |
M33 |
1170 |
M39 |
1210 |
M52 |
|
1200 |
254 |
1965 |
890 |
1380 |
M36 |
1390 |
M45 |
1420 |
M52 |
