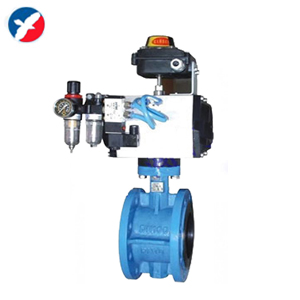

氣動襯氟蝶閥是用閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟,關閉與調節。氣動襯氟蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料,防腐蝕性能優良,可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質,是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品,并可取代閘閥、截止閥和其它類型的切斷、調節閥門。
二、D671F46氣動襯氟蝶閥用途
全襯聚四氟乙烯(F4)和聚全氟乙丙烯(F46)氟塑料襯里閥，具有耐腐蝕、無泄漏、壽命長等優點。 適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
三、D671F46氣動襯氟蝶閥結構特點
①體積小、重量輕、操作輕巧、便于安裝、維修。
②密封性能優良可靠、零泄漏,使用壽命長。
③流量特性趨于直線,調節性能最優。
④結構簡單,開關迅速,90°旋轉啟閉。
⑤可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥的使用。
⑥可根據用戶要求配置氣動、電動裝置,滿足遙控和程控的需要。
⑦更換零件襯里材質可適用于各種介質。
四、D671F46氣動襯氟蝶閥主要零部件材料
| 序號 | 零件名 | 灰鑄鐵 | 鑄鋼 | 不銹剛 | 超低碳不銹鋼 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 上、下閥體、閥蓋 | A126C.135A | A126 WCB | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| 2 | 蝶板 | A126 WCB | A105 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| 3 | 蝶板軸 | A182 F6 | A182 F6 | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| 4 | 襯里層/閥座 | PTFE(F4)、 FEP(F46) PFA(可溶性聚四氟乙烯) | |||||
| 5 | O型圈 | VITon (氟橡膠) | |||||
| 6 | 氣缸 | 鋁合金 | |||||
五、D671F46氣動襯氟蝶閥主要連接尺寸
| 公稱通徑(DN) | L | D | D1 | Z-Φd | H | H0 | A | B |
| 50 | 43 | 165 | 125 | 4-18 | 63 | 315 | 180 | 65 |
| 65 | 46 | 185 | 145 | 4-18 | 70 | 330 | 180 | 65 |
| 80 | 46 | 200 | 160 | 8-18 | 83 | 390 | 245 | 72 |
| 100 | 52 | 220 | 180 | 8-18 | 105 | 431 | 245 | 72 |
| 125 | 56 | 250 | 210 | 8-18 | 115 | 455 | 245 | 72 |
| 150 | 56 | 285 | 240 | 8-22 | 137 | 626 | 355 | 93 |
| 200 | 60 | 340 | 295 | 8-22 | 164 | 720 | 350 | 93 |
| 250 | 68 | 395 | 350 | 12-22 | 206 | 800 | 550 | 350 |
| 300 | 78 | 445 | 400 | 12-22 | 230 | 860 | 600 | 350 |
| 350 | 78 | 505 | 460 | 16-22 | 248 | 883 | 600 | 350 |
| 400 | 102 | 565 | 515 | 16-26 | 289 | 972 | 600 | 350 |
| 450 | 114 | 615 | 565 | 20-26 | 320 | 1043 | 750 | 380 |
| 500 | 127 | 670 | 620 | 20-26 | 343 | 1098 | 750 | 380 |
| 600 | 154 | 780 | 725 | 20-30 | 413 | 1236 | 750 | 380 |
| 700 | 165 | 895 | 840 | 24-30 | 478 | 1431 | 750 | 380 |
| 800 | 190 | 1015 | 950 | 24-33 | 525 | 1488 | 750 | 380 |

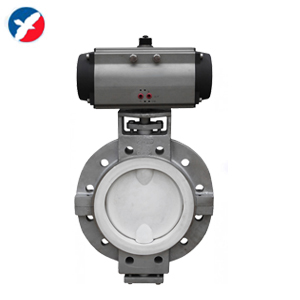

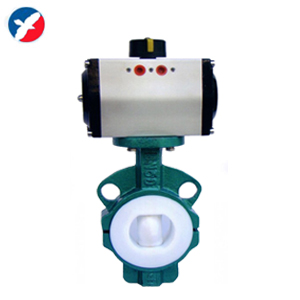

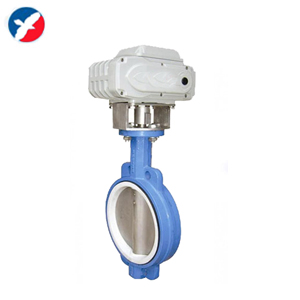

| D971F46電動襯氟蝶閥 | D971F電動四氟蝶閥 | D641F46氣動襯氟法蘭蝶閥 | D641X氣動法蘭蝶閥 |
 |
 |
|
 |
