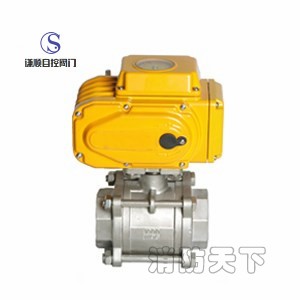

電動三片式球閥Q911F簡介
電動三片式球閥是一種(球體)繞垂直于通道軸旋轉90°的閥門，其由回轉型角行程電子式電動執行器和O型片式球閥結構組成，屬旋轉類型高性能調節或開關閥類，接受工業自動化控制(DCS、PLC系統)儀表來源的電流信號或電壓信號的輸入輸出，可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。電動三片式球閥(內螺紋連接球閥)及對焊連接球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
電動三片式球閥Q911F電動執行器詳細說明
謙順系列電動閥門執行器，以其新穎獨特的設計、先進而精湛的技術工藝、優質的進口零部件、科學嚴謹?shù)馁|(zhì)量檢測，在國內外的閥門自動化制造別具一格。而Jw系列電子式電動閥門執行器，將閥門電動裝置的精度化、數字化、智能化推向一個嶄新的階段，成為液體自動化控制行業后起之秀。
Jw系列產品主要有開關式、反饋式、調節式(電子式)三大類，它可與各種球閥、蝶閥等回轉型閥門想匹配。輸出力矩從50Nm-2000Nm.。重量輕(相當于同類產品的1/3)。外形精巧美觀、結構緊湊、易于安裝、智能控制、數字設定、數顯閥位、無需維護及使用安全等諸多優點。
電動三片式球閥Q911F主要零件材料
|
序號NO. |
零件名稱 |
材質 |
|
|
不銹鋼 |
碳鋼 |
||
|
1 |
閥體 |
不銹鋼CF8M |
碳鋼WCB |
|
2 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
3 |
閥蓋 |
不銹鋼CF8M |
碳鋼WCB |
|
4 |
球體 |
不銹鋼SS316 |
不銹鋼SS304 |
|
5 |
閥桿 |
不銹鋼SS316 |
不銹鋼SS316 |
|
6 |
螺母 |
不銹鋼SS304 |
FCD45 |
|
7 |
墊圈 |
不銹鋼SS304 |
FCD45 |
|
8 |
手柄套 |
塑料 |
塑料 |
|
9 |
手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
|
10 |
閥桿螺母 |
不銹鋼SS304 |
B7 |
|
11 |
墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
|
12 |
填料壓蓋螺母 |
不銹鋼SS304 |
FCD45 |
|
13 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
14 |
止推墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
15 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
16 |
螺栓 |
不銹鋼SS304 |
B8 |
電動三片式球閥Q911F產品特點
電動三片式球閥(內螺紋連接球閥)及對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置?？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。
1．電動三片式球閥流體阻力小，是所有閥類中流體阻力最小的一種，以AC220V、AC380V或DC24V電源電壓作動力，接受(4-20mA、0-10mA或1-5VDC)電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0~90°，就能完成啟閉動作或調節動作。
2．全電子式電動執行機構，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單，通過輸入電流信號或電壓信號，改變球芯的旋轉角度(0-90°任意角度)，實現比例調節動作。
3．球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。 特別適用于要求零泄漏率的場合。
訂貨須知:
①電動球閥產品名稱與型號②電動球閥公稱壓力③電動球閥公稱通徑④電動球閥連接法蘭標準⑤電動球閥閥體材質⑥電動球閥額定流量系數⑦電動球閥工作介質⑧電動球閥介質溫度以便為您正確選型。
