一、Q941H電動球閥簡介：
Q941H電動球閥是一種轉角為90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等并成一直徑，介 質幾乎可以毫無損失的流過。配用DKJ-Ⅱ、Ⅲ執行器引配日本工裝、西德歐姆龍等高性能執行機構。產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸 汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。 球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。 球閥旋轉90°即可全關全開，與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝 二、Q941H電動球閥的特點： Q941H電動美標球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。 1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。 2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。 3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。 4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。 5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。 6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。 7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。 三、電動頭的優缺點
優點：電動執行器的優點是能源取用方便，信號傳輸速度快，傳輸距離遠，便于集中控制，靈敏度和精度較高，與電動調節儀表配合方便，安裝接線簡單。
四、產品執行標準：Q941H電動球閥的執行標準
|
|
產品規范
|
設計規范
|
結構長度
|
連接法蘭
|
試驗 與檢驗
|
|
API608
|
ASME/ANS B16.10
|
ASME/SNS B16.5
|
API 598
|
| 四、主要性能規范：Q941H電動球閥主要性能規范 |
|
公稱壓力
|
1.6 MPa
|
2.5 MPa
|
4.0 MPa
|
6.4 MPa
|
10.0 MPa
|
150 Lb
|
300 Lb
|
600 Lb
|
|
強度試驗
|
2.4 MPa
|
3.75 MPa
|
6.0 MPa
|
9.5 MPa
|
15.0 MPa
|
3.1 MPa
|
7.5 MPa
|
15.0 MPa
|
|
水密封試驗
|
1.76MPa
|
2.75 MPa
|
4.4 MPa
|
7.04 MPa
|
11.0 MPa
|
2.2 MPa
|
5.5? MPa
|
11.0 MPa
|
|
氣密封試驗
|
0.6MPa
|
|||||||
| 五、主要零部件材料：Q941H電動球閥主要零部件材料 |
|
名稱
|
WCB類
|
CF8類
|
CF3
|
CF8M
|
CF3M
|
||||
|
閥體
|
A216-WCB
|
CF8
|
CF3
|
CF8M
|
CF3M
|
||||
|
球體
|
A105-1025
|
CF8
|
CF3
|
CF8M
|
CF3M
|
||||
|
閥桿
|
2Cr13
|
CF8
|
CF3
|
CF8M
|
CF3M
|
||||
|
閥座
|
A105
|
0Cr18Ni9
|
00Cr18Ni10
|
1Cr18Ni12Mo2Ti
|
00Cr17Ni14Mo2
|
||||
|
閥座支承圈
|
A105-1025
|
A182-F304
|
A182-F304L
|
A182-F316
|
A182-F316L
|
||||
|
彈簧
|
3yc-7/17-49H
|
||||||||
|
螺母
|
A194-2H
|
A194-8
|
|||||||
|
螺柱
|
A193-B7
|
A193-B8
|
|||||||
|
O形圈
|
304+柔性石墨
|
304L+柔性石墨
|
316+柔性石墨
|
316L+柔性石墨
|
304+柔性石墨
|
||||

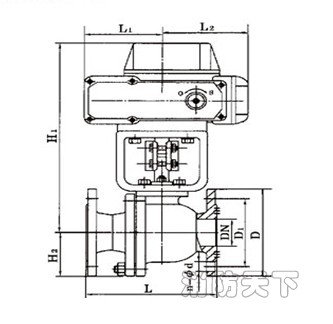

| 六、Q941H電動球閥產品結構 |
 |
