一. JTW-LD-HK3003型纜式線型感溫火災探測器概述
JTW-LD-HK3003型纜式線型感溫火災探測器（以下簡稱探測器）是一種可恢復式火災探測產品，該探測器以中華人民共和國國家標準GB16280-2014《線型感溫火災探測器》為其主要設計依據，具有定溫火災探測報警特性。該探測器由感溫電纜、信號處理單元、終端單元組成，采用繼電器無源觸點方式輸出，可方便地與不同廠家的火災報警控制器配套使用，廣泛應用于冶金、電力、石化等工業場合的火災早期探測。
二. JTW-LD-HK3003型纜式線型感溫火災探測器
工作原理

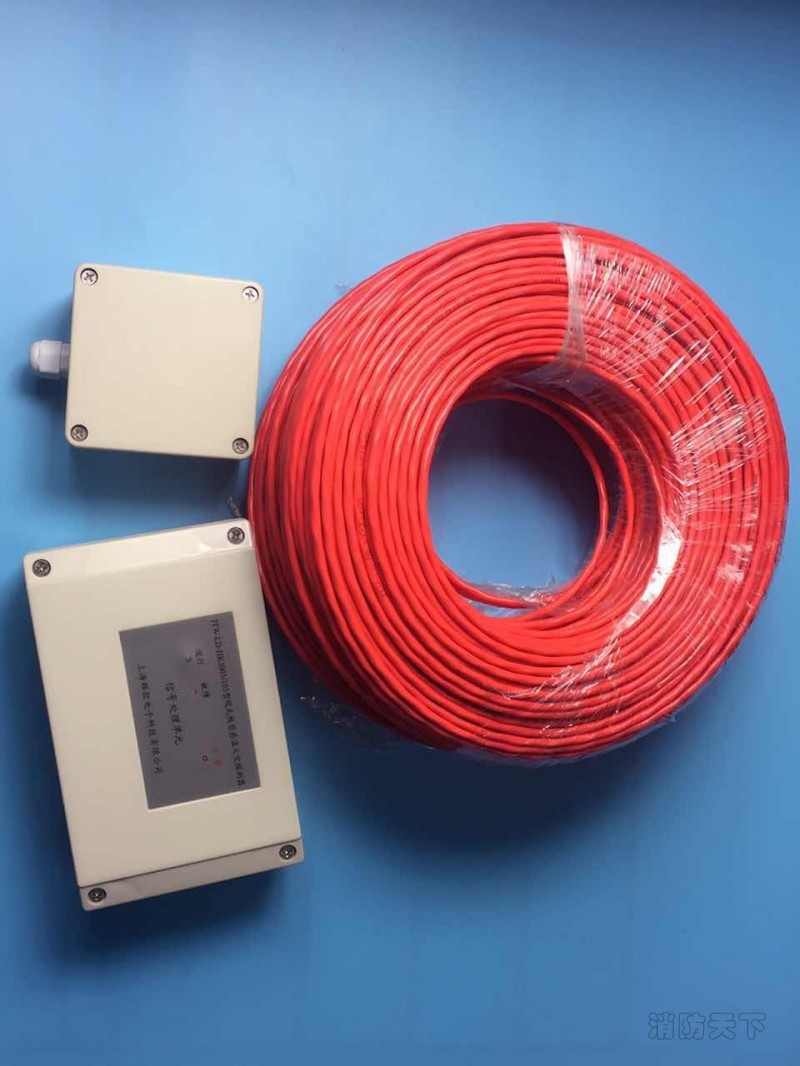

探測器由感溫電纜、信號處理單元、終端單元組成。感溫電纜采用兩芯纜式結構，其芯線采用直徑為0.6mm的金屬絲，金屬絲的外部有感溫材料，芯線之間的阻抗隨其周圍溫度的變化而改變；信號處理單元內設信號處理電路，其中包括信號采集、信號放大轉換電路、顯示電路等。信號處理單元與一定長度的感溫電纜和終端單元連接使用，信號處理單元對感溫電纜進行連續的監視，對于異常情況造成的溫度升高和斷線、短路進行報警。
三. JTW-LD-HK3003型纜式線型感溫火災探測器
主要功能特點及技術性能
符合中華人民共和國國家標準GB16280-2014《線型感溫火災探測器》的相關要求。其動作性能的受熱長度為1米。
具有定溫報警功能，定溫報警閾值為85℃ 。
最大使用長度≤200m。
具有火災報警、故障報警兩組獨立無源繼電器觸點輸出。
可以監視感溫電纜的開路、短路故障。
感溫電纜具有可恢復功能。
感溫電纜采用絞合纜式結構，抗機械損傷、抗電磁干擾能力強。
四．JTW-LD-HK3003型纜式線型感溫火災探測器
主要技術參數：
1.報警溫度85℃±10％
2.使用環境溫度：-10℃～50℃
3.使用環境相對濕度：≤95％，無凝露.
4.工作電壓：
5.靜態監視電流：工作電壓30V時 ≤25mA
工作電壓24V時 ≤40mA
工作電壓10V時 ≤ 90mA
6.報警狀態電流：工作電壓30V時 ≤40mA
工作電壓24V時 ≤70mA
工作電壓10V時 ≤ 160mA
7.自恢復保險絲: 350 mA
8．火警輸出形式： 繼電器（報警時閉合）輸出
故障輸出形式： 繼電器轉換觸點輸出
9．繼電器觸點容量：1A/24VDC
10. 外形尺寸:
信號處理單元外形尺寸(長x寬 x高): 160.0mm x 100.0mm x 64.5mm
終端單元外形尺寸(長x寬 x高):80mm x 82mm x 56mm
五．JTW-LD-HK3003型纜式線型感溫火災探測器
主要應用場所
電纜隧道、電纜廊道、電纜夾層等電纜類區域；
皮帶輸送機或系統等；
液壓站及潤滑油庫、油管廊及其它供油系統場所；
電力分布系統：變壓器、變電站（所）、馬達控制中心以及其它電力切換裝置系統等；
酒庫、倉庫及貨架庫等；
工業過程及材料輸送系統；
化學品儲存工廠；
計算機房、電氣控制室以及其它潔凈廠房等。
