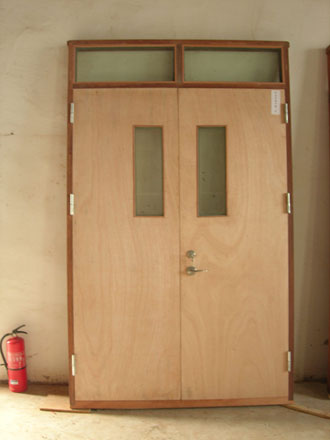

消防天下網(wǎng)訊 防火門有很多分類，按材料分有木質(zhì)防火門、鋼質(zhì)防火門、鋼木防火門、其他防火門等;防火門是指在一定時間內(nèi)能滿足耐火穩(wěn)定性、完整性和隔熱性要求的門。它是設(shè)在防火分區(qū)間、疏散樓防火門梯.間、垂直豎井等具有一定耐火性的防火分隔物。按照上述介紹，防火門以鋼制的在人們的既定印象中還是比較容易認(rèn)同的，但是木制的防火門又是怎么防火的呢?
按照上述介紹，防火門以鋼制的在人們的既定印象中還是比較容易認(rèn)同的，但是木制的防火門又是怎么防火的呢，其本身就是一個可燃材質(zhì)，木質(zhì)防火門究竟是怎么防火的呢，它到底是怎樣的一個工作原理呢?本文通過對木質(zhì)防火門的工藝對比來進(jìn)行探討。
木質(zhì)防火門木材的阻燃質(zhì)量關(guān)系到木質(zhì)防火門的耐火極限，因此許多防火門生產(chǎn)企業(yè)都將該工序設(shè)立為生產(chǎn)過程中的特殊過程控制點，但是由于阻燃工序缺乏成熟的工藝規(guī)程，致使各個廠家的阻燃工藝各不相同，阻燃工藝不甚合理，無法保證阻燃質(zhì)量，嚴(yán)重時導(dǎo)致防火門耐火極限降低，給人民群眾的生命財產(chǎn)安全造成潛在的隱患。
木材的常用的阻燃方法有：噴涂法、浸泡法、蒸煮法、真空法、真空加壓法等。噴涂法和浸泡法一般應(yīng)用于不再進(jìn)行刨削加工的木材表面，以及厚度低于10mm的薄板阻燃處理，不適用于木質(zhì)防火門的生產(chǎn)。真空法和真空加壓法雖然阻燃效果極佳，但因其設(shè)備昂貴，部分防火門生產(chǎn)企業(yè)中還未見使用。
目前防火門企業(yè)大多采用蒸煮法進(jìn)行阻燃處理。在采用蒸煮法進(jìn)行阻燃處理時應(yīng)注意以下幾點：待阻燃木材亦干不亦濕待阻燃木材的含水率是影響木材阻燃質(zhì)量的一個重要因素。因為干燥的木材進(jìn)入阻燃池后往往更容易吸收阻燃液，而木材吸收阻燃液的量又直接影響木材的阻燃質(zhì)量，其吸收量與阻燃木材的氧指數(shù)和阻燃深度成正比關(guān)系。木材吸收阻燃液越多，木材的阻燃性能越好、氧指數(shù)越高、阻燃深度越深。然而不少的企業(yè)認(rèn)為，反正木材在阻燃時還要被阻燃液浸濕，所以木材含水率高點低點沒有多大關(guān)系，待阻燃的木材一般未經(jīng)烘干處理，個別企業(yè)甚至將剛剛鋸解的濕方木進(jìn)行阻燃處理。孰不知木材的含水率恰恰會影響阻燃質(zhì)量，造成阻燃木材的阻燃質(zhì)量不穩(wěn)定。據(jù)試驗，在相同的阻燃條件下，含水率低于15%的木材較含水率高于40%的木材可提高5個氧指數(shù)以上，阻燃深度提高3mm以上。
木質(zhì)防火門構(gòu)造及安裝要求
1.木質(zhì)防火門宜為平開門,必須開啟靈活,并具有自行關(guān)閉的功能。
2.用于疏散通道的木質(zhì)防火門應(yīng)具有在發(fā)生火災(zāi)時能迅即關(guān)閉的功能,且向疏散方向開啟,不宜裝鎖和插銷。
3.帶有子口的雙扇或多扇木質(zhì)防火門必須能順序關(guān)閉。
4.木質(zhì)防火門的門框與門扇搭接的裁口處宜留密封槽,且鑲填不燃性材料制成的密封條。
5.當(dāng)條件具備時,宜將門扇與門框裝配成套,裝好全部小五金,然后成套安裝。
6.木質(zhì)防火門制成后,應(yīng)立即刷一遍底油(干性油),防止受潮變形。
7.小五金安裝應(yīng)用木螺絲固定,不得用釘子代替
消防天下提醒
在使用及維護(hù)防火門時，一定要按照使用標(biāo)準(zhǔn)和維護(hù)標(biāo)準(zhǔn)執(zhí)行，以便防火門能起到更好的作用，從而更好的保護(hù)人們的安全。
