    消防材料采購平臺 消防員考試模擬系統


    氣動蝶閥 對夾式氣動蝶閥

    點擊圖片查看原圖

    品牌: 合資代益閥門
    型號: D671X
    規格: 齊全
    單價: 100.00/臺
    起訂: 1 臺
    供貨總量: 500 臺
    發貨期限: 自買家付款之日起 1 天內發貨
    所在地: 天津
    有效期至: 長期有效
    最后更新: 2019-05-02 10:28
    瀏覽次數: 465
    購買   加入購物車

    公司基本資料信息
    詳細說明

    對夾式氣動蝶閥

    上海代益閥門專業生產對夾式氣動蝶閥,不銹鋼對夾式氣動蝶閥,法蘭氣動蝶閥,鑄鋼對夾式氣動蝶閥,D671X對夾式氣動蝶閥。

    氣動蝶閥是雙(單)作用氣動活塞式執行器與蝶閥組成。連接形式分為對夾式和法蘭式兩種,其閥座采用橡膠、氟橡膠和不銹鋼堆焊,從而很大程度的提高了其適用范圍。具有結構簡、體積小、重量輕等優點。氣動活塞式執行器采用低摩擦材料,缸體內外表面經硬質陽極
    氧化防腐處理,大大提高了氣缸的使用壽命。本產品使用性能穩定,廣泛的用于石化、冶金、電力、輕工、醫藥等工業部門。
         蝶閥安裝時,先關閉閥門,后進行安裝,以防止碰傷蝶板密封面。兩管道法蘭而應平行,使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大,保證不大于5mm,以防壓板受壓位置不對而變形失效。
    工作原理
           當氣動執行器與電路和系統氣源接通后,空氣通過管道A或B管進入A缸(B缸)推動活塞向一端運動,從而帶動旋轉軸和球芯轉動90°。
           □氣動執行器頂部連動可視器,當綠色標志指向“開”字時標志閥門開啟。
           □回信器信號燈綠燈亮時閥門處在開啟位置,而紅燈亮時閥門處在關閉位置。
           □定位器可調節閥門管道流量。
    氣動執行器主要技術參數
    氣動執行器
    型號
    QW系列、AT系列、AW系列
    氣源壓力
    0.4 ~ 0.8 MPa
    最大回轉角度
    90°~92°
    回信器
    AC220V  AC110V  DC24V
    控制信號
    電信號:0~0Ma  4 ~20Ma   氣信號:0.02 ~0.1 MPa
    控制氣源
    潔凈、干燥壓縮空氣
    工作溫度
    -20℃ ~ +90℃
    主要性能規范
    名稱
    型 號
    公稱壓力
     PN(MPa)
    試驗壓力Ps(MPa)
    工作溫度
    (℃)
    適用介質
    殼體
    密封
    氣動橡膠蝶閥
    D67(4)1X-10
    1.0
    1.5
    1.1
    -20~80
    淡水、污水、空氣、蒸汽
    氣動襯四氟蝶閥
    D67(4)1F-10C
    1.0
    1.5
    1.1
    ≤150
    腐蝕性介質
    氣動硬密封蝶閥
    D67(4)3H-10C
    1.0
    1.5
    1.1
    ≤300
    水、油類、酸類、煤粉等
    閥體主要零件材料
    零件名稱
    閥體
    閥板
    閥座
    閥桿
    填料
    支架
    連接軸
    氣動橡膠蝶閥
    鑄鐵、鑄鋼、不銹鋼
    鑄鋼(鍍鉻)
    丁晴橡膠
    2Cr13
    柔性石墨
    鑄鋼
    鑄鋼
    氣動襯四氟蝶閥
    鑄鋼、不銹鋼
    不銹鋼、聚四氟
    聚四氟
    2Cr13
    氣動硬密封蝶閥
    鑄鋼、不銹鋼
    不銹鋼
    不銹鋼堆焊
    2Cr13
    氣動執行器主要部件材料
    零件名稱
    缸體
    端蓋
    活塞
    O型圈
    指示軸
    螺栓
    QW系列
    AT系列
    鋁合金型材
    (硬質陽極氧化)
    壓鑄鋁合金
    (環氧樹脂噴涂)
    壓鑄鋁
    (鍍鎳磷合金)
    NBR
    ABC
    SUS304
    AW系列
    鑄鋼
    (硬質陽極氧化)

    壓鑄鋁
    (鍍鎳磷合金)
    NBR
    ABC
    SUS304

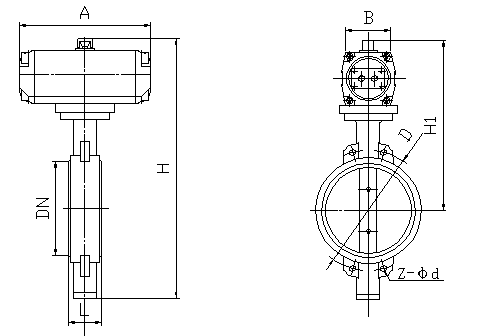

    對夾式氣動蝶閥D671X/F/H-10/16
    主要外形尺寸                                         (單位;mm)
    DN
    L
    H
    H1
    A
    B
    D
    Z-φd
    執行器型號
    50
    43
    310
    240
    225
    86
    125
    4-18
    QW02/AT63D
    65
    46
    330
    260
    225
    86
    145
    4-18
    QW02/AT63D
    80
    46
    345
    260
    225
    86
    160
    8-18
    QW02/AT75D
    100
    52
    365
    270
    225
    86
    180
    8-18
    QW02/AT75D
    125
    56
    450
    330
    225
    86
    210
    8-18
    QW03/AT88D
    150
    56
    530
    360
    225
    86
    240
    8-22
    QW03/AT88D
    200
    60
    590
    400
    330
    98
    295
    8-22
    QW04/AT115D
    250
    68
    623
    420
    380
    98
    350
    12-22
    QW05/AT145D
    300
    78
    692
    450

    附件的選項

    根據不同控制和要求可選擇下列附件:
    切斷型附件:單電控電磁閥、雙電控電磁閥限位開關回訊器。
    調節型附件:電氣定位器氣動定位器電氣轉換器
    氣源處理附件:空氣過濾減壓閥、氣源處理三聯件。
    手動機構:手操機構
