Z641H
氣動閘閥簡介
氣動閘閥具有優良的切斷性能，在工業領域得到廣泛應用。公稱壓力有1.6、6.4MPa，口徑由40至600mm，溫度范圍為-196℃至500℃。
Z641H氣動閘閥特點
氣動閘閥的執行機構具有正、反兩種作用功能，故閥的開、關方式有氣開、氣關兩種作用方式。 閘閥采用金屬接觸式獨特結構、動作可靠，具有極高的切斷性能，比常規的切斷閥優越。允許泄漏量達到10-8×KV。 使用范圍廣，溫度可由-196℃至500℃，口徑小至40mm，大至600mm. 閥座有平行、60°V型切口和90°V型切口三種，適應不同使用場合需要。
氣動閘閥 閥體可用夾套形式保溫，用以介質冷卻后易堵塞，凝結或結焦場合使用。
Z641H氣動閘閥選用材料
1. 閥體、閥蓋：ZG230-450 閥板：1Cr18Ni9Ti堆焊司太萊合金 閥桿：1Cr18Ni9Ti 閘板：1Cr18Ni9Ti堆焊司太萊合金 氣缸：無縫鋼管 活塞：鑄鋁合金 密封圈：耐油O型橡膠
2. 墊料：聚四氟乙烯，柔性石墨
Z641H氣動閘閥主要技術參數
| 公稱通徑DN(mm) |
40 |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
| 額定流量系數KV |
170 |
270 |
510 |
940 |
1400 |
2200 |
3500 |
8500 |
9600 |
13000 |
17000 |
55000 |
27000 |
38000 |
|
| 公稱壓力PN(MPa) |
1.6 6.4 |
| 活塞直徑D(mm) |
120 |
160 |
280 |
360 |
420 |
540 |
| 操作壓力P(MPa) |
0.3~0.5 |
| 介質溫度t(℃) |
標準：-20~250 高溫：250~500 低溫：-196~-20 |
| 允許泄漏量 |
10-8×KV |
| 流量特性 |
近似直線 |
| 動作方式 |
繼續、連續（配閥門定位器） |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Z641H
氣動閘閥允許壓差
| DN(mm)P(MPa)D(m) |
40 |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
| 120 |
0.3 |
1.95 |
1.18 |
|
|
|
|
|
|
|
|
|
|
|
|
| |
0.4 |
3.08 |
2.03 |
|
|
|
|
|
|
|
|
|
|
|
|
| |
0.5 |
1.06 |
2.88 |
|
|
|
|
|
|
|
|
|
|
|
|
| 160 |
0.3 |
|
|
1.35 |
0.93 |
0.63 |
|
|
|
|
|
|
|
|
|
| |
0.4 |
|
|
2.04 |
1.46 |
0.99 |
|
|
|
|
|
|
|
|
|
| |
0.5 |
|
|
2.04 |
1.99 |
1.35 |
|
|
|
|
|
|
|
|
|
 |
 |
 |
 |

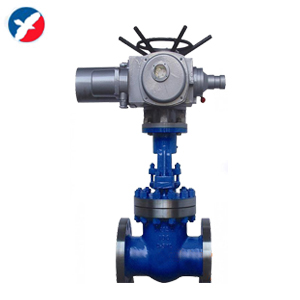

| Z941H電動閘閥 |

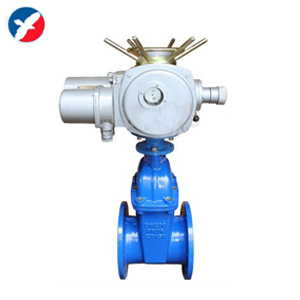

Z945X電動軟密封法蘭閘閥
|

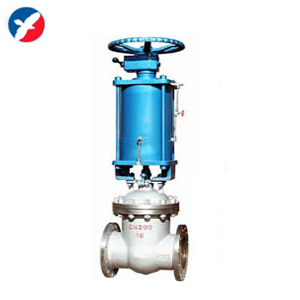

Z6S41H氣動帶手動閘閥頂部. |

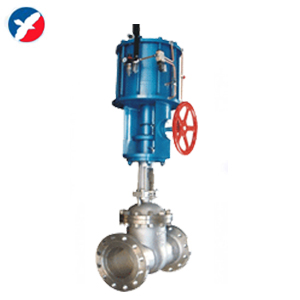

Z6S41H氣動帶手動閘閥 |
