供應低價Z640W不銹鋼氣動閘閥品質保證

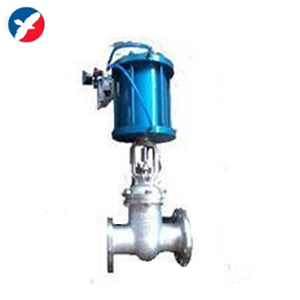

   Z640W不銹鋼氣動閘閥簡介

       不銹鋼氣動閘閥具有優良的切斷性能，在工業領域得到廣泛應用。適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。

Z640W不銹鋼氣動閘閥特點

       不銹鋼氣動閘閥的執行機構具有正、反兩種作用功能，故閥的開、關方式有氣開、氣關兩種作用方式。 閘閥采用金屬接觸式獨特結構、動作可靠，具有極高的切斷性能，比常規的切斷閥優越。允許泄漏量達到10-8×KV。 使用范圍廣，溫度可由-196℃至500℃，口徑小至40mm，大至600mm.
       不銹鋼氣動閘閥 閥體可用夾套形式保溫，用以介質冷卻后易堵塞，凝結或結焦場合使用。

Z640W不銹鋼氣動閘閥選用材料

明桿楔式剛性單閘板
閥座密封面：不銹鋼        閥體：不銹鋼。
氣缸：無縫鋼管            活塞：鑄鋁合金
密封圈：耐油O型橡膠      墊料：聚四氟乙烯，柔性石墨

Z640W不銹鋼氣動閘閥產品性能參數:

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z640W-16P~200P	16~200	4.0~10.0	≤200	硝酸類介質
Z640W-16R~200R				醋酸類介質

Z640W-16P/R不銹鋼氣動閘閥產品外形及結構尺寸:

DN	L	D	D1	D2	b	f	z×Φd	H	重量/Kg
50	250	160	125	100	16	3	4×Φ18	653	59
65	265	180	145	120	18	3	4×Φ18	665	62
80	280	195	160	135	20	3	8×Φ18	725	74
100	300	215	180	155	20	3	8×Φ18	787	92
125	325	245	210	185	22	3	8×Φ18	902	152
150	350	280	240	210	24	3	8×Φ23	955	161
200	400	335	295	265	26	3	12×Φ23	1105	219
250	450	405	355	320	30	3	12×Φ25	1343	376
300	550	460	410	375	30	4	12×Φ25	1516	484
350	550	520	470	435	34	4	16×Φ25	1678	695
400	600	580	525	485	36	4	16×Φ30	1849	977
450	650	640	585	545	40	4	20×Φ30	1937	1033
500	700	705	650	608	44	4	20×Φ34	2234	1087
600	800	840	770	718	48	5	20×Φ41	2432	1357
700	900	910	840	788	50	5	24×Φ41	2489	1481
800	1000	1020	950	898	52	5	24×Φ41	2643	1845
