Z6s73X氣動帶手動漿液閥簡介

         氣動帶手動漿液閥是在氣動執行器上增加手動操作機構，是漿液閥（亦稱漿閘閥、料漿閥、渣漿閥、液料閥）系列中的一種，屬直行程系列閥門，橡膠密封條有效密封使氣動帶手動漿液閥達到零泄漏，對夾式閥體不限制按裝方向，具有體積輕，結構短，安裝于各種液料管道上，閥板采用平板式，設計制造按GB12235-59，結構長度按GB12221-89，法蘭尺寸按JB/T79-94，閥門檢查和試驗按GB13927等回家標準。 氣動帶手動漿液閥在石油、天然氣、煤炭、礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。

Z6s73X氣動帶手動漿液閥技術參數和性能：

公稱壓力：0.6MPa、1.0MPa、1.6MPa
公稱通徑：DN50~1000mm
適用溫度：-15~+100℃
連接法蘭：GB/T9113、JB/T79
主體材料：HT250、WCB、CF8
密封形式：軟密封
泄漏量    ： A級(零泄漏)
配套附件：安裝法蘭、 電磁閥、空氣過濾器、閥門行程開關、閥門定位器
適用介質：煤漿、糧漿、紙漿、泥漿、活水砂漿、礦渣、堿液

Z6s73X氣動帶手動漿液閥零部件材質

體、蓋	閘板	閥桿	密封面
灰鑄鐵	碳鋼、不銹鋼	不銹鋼	橡膠

Z6s73X氣動帶手動漿液閥    主要外形連接尺寸

MPa	DN	L	D	D1	D2	N-M
1.0	50	43	160	125	100	4-M16
	65	46	180	145	120	4-M16
	80	46	195	160	135	4-M16
	100	52	215	180	155	8-M16
	125	56	245	210	185	8-M16
	150	56	280	240	210	8-M20
	200	60	335	295	265	8-M20
	250	68	390	350	320	12-M20
	300	78	440	400	368	12-M20
	350	78	500	460	428	16-M20
	400	102	565	515	482	16-M22
	450	114	615	565	532	20-M22
	500	127	670	620	585	20-M22
	600	154	780	725	685	20-M27
	700	165	895	840	800	24-M27
	800	190	1010	950	898	24-M30
	900	203	1110	1050	1005	28-M30
	1000	216	1220	1160	1115	28-M30

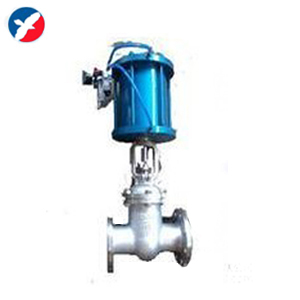

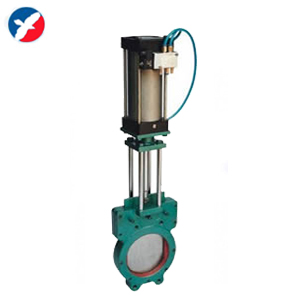

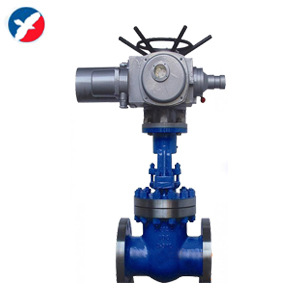

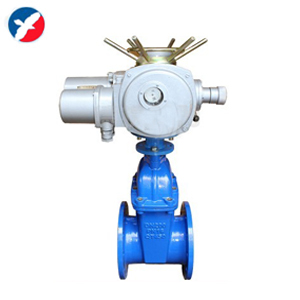

Z941H電動閘閥	Z945X電動軟密封法蘭閘閥	Z673X氣動漿液閥	Z641H氣動閘閥
