Z673X
氣動漿液閥簡介
氣動漿液閥是是漿液閥（亦稱漿閘閥、料漿閥、渣漿閥、液料閥）系列中的一種，屬直行程系列閥門，橡膠密封條有效密封使氣動漿液閥達到零泄漏，對夾式閥體不限制按裝方向，具有體積輕，結構短，安裝于各種液料管道上，閥板采用平板式，設計制造按GB12235-59，結構長度按GB12221-89，法蘭尺寸按JB/T79-94，閥門檢查和試驗按GB13927等回家標準。 氣動漿液閥在石油、天然氣、煤炭、礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。
Z673X氣動漿液閥技術參數和性能：
公稱壓力：0.6MPa、1.0MPa、1.6MPa
公稱通徑：DN50~1000mm
適用溫度：-15~+100℃
連接法蘭：GB/T9113、JB/T79
主體材料：HT250、WCB、CF8
密封形式：軟密封
泄漏量 ： A級(零泄漏)
配套附件：安裝法蘭、 電磁閥、空氣過濾器、閥門行程開關、閥門定位器
適用介質：煤漿、糧漿、紙漿、泥漿、活水砂漿、礦渣、堿液
Z673X氣動漿液閥零部件材質
| 體、蓋 |
閘板 |
閥桿 |
密封面 |
|
| 灰鑄鐵 |
碳鋼、不銹鋼 |
不銹鋼 |
橡膠 |
Z673X
氣動漿液閥 主要外形連接尺寸
| MPa |
DN |
L |
D |
D1 |
D2 |
N-M |
| 1.0 |
50 |
43 |
160 |
125 |
100 |
4-M16 |
| 65 |
46 |
180 |
145 |
120 |
4-M16 |
| 80 |
46 |
195 |
160 |
135 |
4-M16 |
| 100 |
52 |
215 |
180 |
155 |
8-M16 |
| 125 |
56 |
245 |
210 |
185 |
8-M16 |
| 150 |
56 |
280 |
240 |
210 |
8-M20 |
| 200 |
60 |
335 |
295 |
265 |
8-M20 |
| 250 |
68 |
390 |
350 |
320 |
12-M20 |
| 300 |
78 |
440 |
400 |
368 |
12-M20 |
| 350 |
78 |
500 |
460 |
428 |
16-M20 |
| 400 |
102 |
565 |
515 |
482 |
16-M22 |
| 450 |
114 |
615 |
565 |
532 |
20-M22 |
| 500 |
127 |
670 |
620 |
585 |
20-M22 |
| 600 |
154 |
780 |
725 |
685 |
20-M27 |
| 700 |
165 |
895 |
840 |
800 |
24-M27 |
| 800 |
190 |
1010 |
950 |
898 |
24-M30 |
| 900 |
203 |
1110 |
1050 |
1005 |
28-M30 |
| 1000 |
216 |
1220 |
1160 |
1115 |
28-M30 |
 |
 |
 |
 |

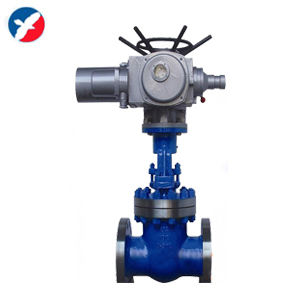

| Z941H電動閘閥 |

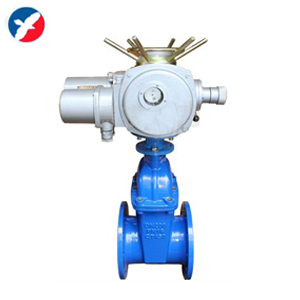

Z945X電動軟密封法蘭閘閥
|

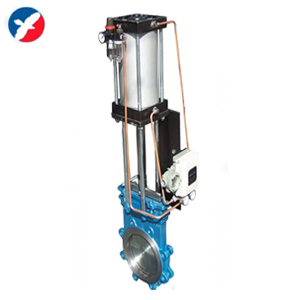

Z 673H氣動刀閘閥 |

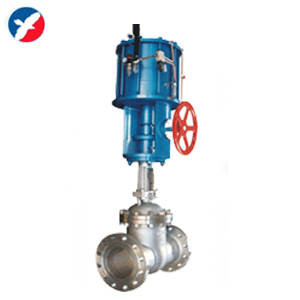

Z6S41H氣動帶手動閘閥 |
