供應浙江GUQ氣動真空球閥廠家直銷

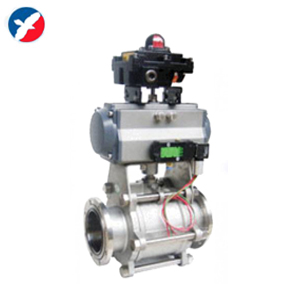

 GUQ氣動真空球閥簡介
     GUQ氣動真空球閥是通過電磁換向閥改變氣路方向，控制氣動執行器氣缸來驅動球閥，達到接通或切斷真空(壓力)系統管道路中的介質流。氣動真空球閥應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。可選配反饋信號裝置及電氣閥門定位器。GUQ氣動真空球閥是在1.3×10-7～6×105Pa的真空系統中用來開啟或隔斷氣流的氣動閥門，廣泛適用各類氣體，液體等正、負壓力管道系統，符合GMP標準。

GUQ氣動真空球閥主要性能：
1、漏率：1.3×10-9Pa.M3/S；
2、壓力范圍：5×10-7Pa～0.6Mpa；
3、工作溫度：-30℃～+232℃；
4、氣源壓力：0.4～0.6 Mpa；
5、工作介質：水、蒸氣、酸、堿；
6、安裝位置：任意；
7、壽命：≥20000次。
8、原理： 采用氣動執行器驅動閥桿轉 90º達到開關目的。
GUQ系列氣動真空球閥的性能特點：
1、密封結構設計獨特，漏率可達到＜1×10-10Pa.M3/S,改變了球閥不能滿足高真空、超高真空的現狀；
2、開關扭矩小，配置氣動執行器小，工作穩定、可靠；
3、結構緊湊，重量輕，外形簡潔、美觀；
4、該閥既能適用高真空，又能適用一定的正壓力下使用；
5、由于球閥全通導，又能達到超高真空要求，所以也能適用于加速器真空系統。

GUQ氣動真空球閥主要零件材料：
閥  體 ：  304、316、316L
密封件 ：  增強聚四氟乙烯
球  體 ：  304、316、316L

GUQ氣動真空球閥快卸法蘭連接尺寸 (標準：GB4982)

型號	DN	A	B	L	H
GUQ-16R	16	30	12.2	75	100
GUQ-20R	20	40	26.2	90	110
GUQ-25R	25	40	26.2	100	125
GUQ-32R	32	55	34.2	110	155
GUQ-40R	40	55	41.2	120	170


GUQ氣動真空球閥衛生級法蘭連接尺寸(標準：ISO-2852)



型號	DN	A	B	L	H
GUQ-16R	16	34	27.5	75	100
GUQ-20R	20	50.5	43.5	90	110
GUQ-25R	25	50.5	43.5	100	125
GUQ-32R	32	50.5	43.5	110	155
GUQ-40R	40	50.5	43.5	120	170
GUQ-50R	50	64	56.5	135	210
GUQ-65R	65	77.5	70.5	150	260
GUQ-80R	80	91	83.5	200	320
GUQ-100R	100	119	110	250	400

GUQ氣動真空球閥活套法蘭連接尺寸(標準：GB6070)

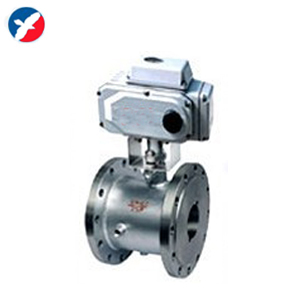

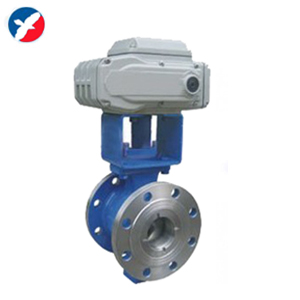

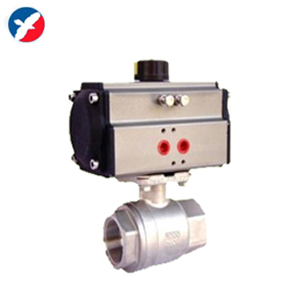

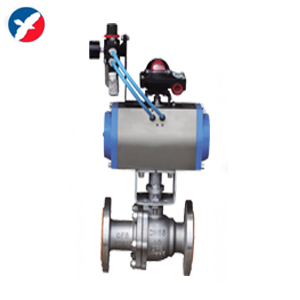

BQ941PPL電動保溫球閥	VQ940F/H電動V型球閥	Q611F氣動二片式球閥	Q641F氣動球閥
