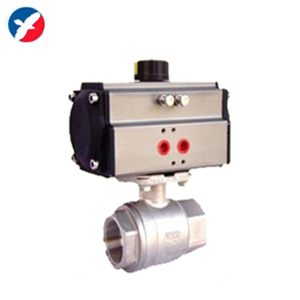

Q611F氣動二片式球閥簡介
氣動二片式球閥及對焊連接球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質,可分別適用于水、蒸汽、油品、醋酸等多種介質。
Q611F氣動二片式球閥產品特點
二、Q611F氣動二片式球閥主要連接尺寸及重量
| SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
| D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
| L |
68 |
68 |
72 |
82 |
90 |
112 |
120 |
145 |
185 |
210 |
268 |
| H |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
| E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
三、Q611F
氣動二片式球閥主要零件材料
| 序號NO. |
零件名稱 |
材質 |
| 不銹鋼 |
碳鋼 |
| 1 |
閥體 |
不銹鋼CF8M |
碳鋼WCB |
| 2 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 3 |
閥蓋 |
不銹鋼CF8M |
碳鋼WCB |
| 4 |
球體 |
不銹鋼SS316 |
不銹鋼SS304 |
| 5 |
閥桿 |
不銹鋼SS316 |
不銹鋼SS316 |
| 6 |
螺母 |
不銹鋼SS304 |
FCD45 |
| 7 |
墊圈 |
不銹鋼SS304 |
FCD45 |
| 8 |
手柄套 |
塑料 |
塑料 |
| 9 |
手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
| 10 |
閥桿螺母 |
不銹鋼SS304 |
B7 |
| 11 |
墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
| 12 |
填料壓蓋螺母 |
不銹鋼SS304 |
FCD45 |
| 13 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 14 |
止推墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 15 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 16 |
螺栓 |
不銹鋼SS304 |
B8 |
Q611F氣動二片式球閥主要連接尺寸
如需詳細參數敬請來電咨詢！
