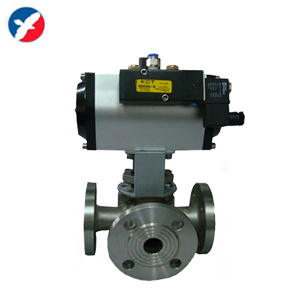

Q644/645F氣動三通球閥詳細資料

氣動三通球閥PNEUMATIC THREE-WAYFLANGED BALL VALVE結構特點及用途
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4，維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
5、泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。

Q644/645F氣動三通球閥執行標準

I 設計和制造：GB／T12237-1989； APl608。
2．檢驗和試驗：GB／T13927-1992； APl 598。
3 法蘭連接：JB／T79]一2-1994； ASME／ANSI B165。
4 結構長度：JD-2002

Q644/645F氣動三通球閥介質流向示意圖 Sketch of Medium Flow-direction of Three-way Ball Valve

          氣動法蘭三通球閥用于分流或匯合流通，是具有二面或四面閥座的多通口球閥，任一通口可用作入口而無泄漏。三通即可制成L型通口也可制成T型通口。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
           Three-way ball valve is used for diffluence of confluent circulation with two-side or four-side valve base embodying multiple Channels,All the channels can be used as entrance,with no leadage.The three-way can be made to L-shaped channel or T-shaped channel.




Q644/645F氣動三通球閥主要性能范圍

公稱壓力 PN(MPa)	試驗壓力
	殼體	高壓液密封	低壓液密封
1.6	2.4	1.76	0.6
2.5	3.75	2.75
4.0	6.0	4.4
CLASS150	3.0	2.2
適用工況	適用介質		水、油品、氣等非腐蝕介質和酸堿腐蝕介質
	適用溫度		-28～350℃
應用規范	連接法蘭		JB79-59 GB9113、 HG20592-97、 ANSI B16.5
	檢驗試驗		JB/T 9092-99 、API598

Q644/645F氣動三通球閥主要零件材料

零件名稱	材質
	GB	ASTM
閥體、閥蓋	WCB	A216-WCB
密封圈	PTFE、對位聚苯	PTFE、對位聚苯
球體	1Cr18Ni9Ti	SS 304
閥座、閥桿	2Cr13	A246-416
雙頭螺栓	35CrMoA	A193-B7

Q644/645F氣動三通球閥主要連接尺寸

訂貨須知：
①氣動球閥產品名稱與型號②氣動球閥口徑③流體性質(包括公稱壓力、溫度、粘度或酸堿性)④雙作用或單作用(單作用請注明氣開式或氣閉式)⑤氣動球閥是否帶附件(附件標準：電磁閥、行程開關、空氣過濾減壓器等)以便我們的為您正確選型。
如需詳細參數.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

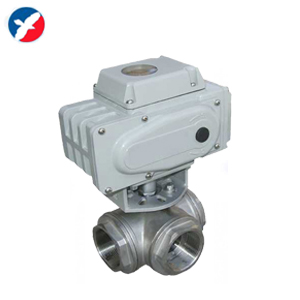

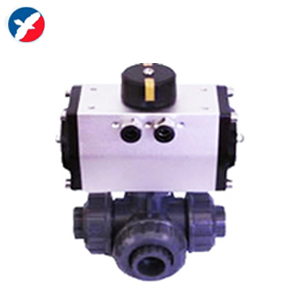

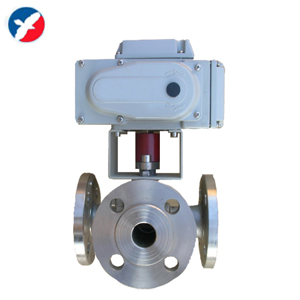

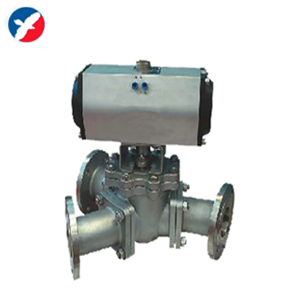

Q614/615S氣動塑料三通球閥	YQ642F/Y氣動Y型三通球閥	Q944/Q945F電動法蘭三通球閥	Q914/915F電動內螺紋三通球閥
