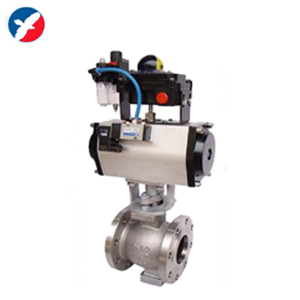

VQ640F氣動V型法蘭球閥【產品概述】
氣動V型法蘭球閥利用球芯轉動與閥座相割打開的面積(V形窗口)來調節介質流量，調節性能、自潔性能好，適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕，阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置GTD、AT、AW系列等氣動活塞式執行機構。
VQ640F氣動V型法蘭球閥主要性能規范
| 公稱通徑DN(mm) |
25～400 |
| 公稱壓力PN(MPa) |
1.6～6.4 |
| 公稱壓力Ps(MPa) |
強度試驗 |
2.4～9.6 |
| 密封試驗 |
1.76～7.0 |
| 材料代號 |
C |
P |
R |
主要
零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZGOCr18Ni12Mo2Ti |
| 球桿 |
2Cr13 |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
| 閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
| 密封圈 |
硬質合金 |
| 填料 |
聚四氟乙烯 柔性石墨 |
適用
工況 |
適用介質 |
水,蒸汽,油品 |
硝酸類 |
醋酸類 |
| 適用溫度 |
-28～400℃ |
-28～500℃ |
| 執行器 |
型 號 |
GT系列、AT系列、AW系列 |
| 氣源壓力 |
0.3～0.8MPa |
VQ640F氣動V型法蘭球閥主要連接尺寸
公稱
通徑
DN(mm) |
法 蘭 連 接 |
| L |
L1 |
D |
D1 |
D2 |
b |
Z-фd |
| 50 |
124 |
62 |
160 |
125 |
100 |
16 |
4-ф18 |
| 65 |
145 |
72.5 |
180 |
145 |
120 |
18 |
4-ф18 |
| 80 |
165 |
82.5 |
195 |
160 |
135 |
20 |
8-ф18 |
| 100 |
194 |
97 |
215 |
180 |
155 |
20 |
8-ф18 |
| 125 |
210 |
105 |
245 |
210 |
185 |
22 |
8-ф18 |
| 150 |
222 |
114.5 |
280 |
240 |
210 |
24 |
8-ф23 |
| 200 |
243 |
121.5 |
335 |
295 |
265 |
26 |
12-ф23 |
| 250 |
297 |
148.5 |
405 |
355 |
320 |
30 |
12-ф25 |
 |
 |
 |
 |

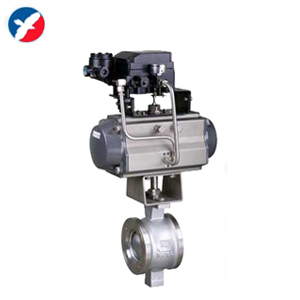

VQ670H氣動V型調節球閥
|

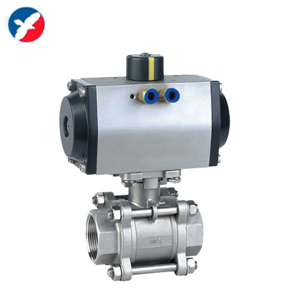

Q611F氣動三片式球閥
|

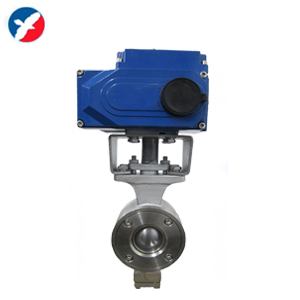

VQ970H電動V型調節球閥
|

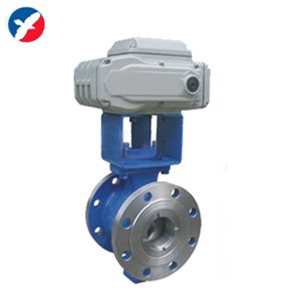

VQ940F/H電動V型球閥 |
