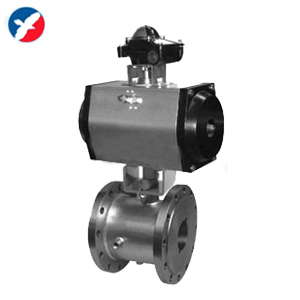

一、BQ641F\PPL\H氣動保溫球閥概述
氣動保溫球閥有良好的保溫保冷特性,且閥門的通徑與管徑一致,同時又能有效降低管 路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于采用整體式結構，因而保溫球閥比一般球閥體積更小，重量更輕，且無外漏,密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

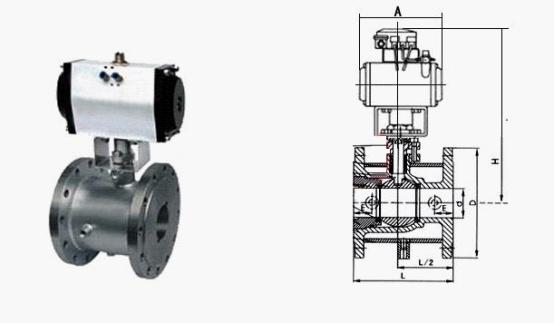

二、BQ641F\PPL\H氣動保溫球閥結構尺寸圖
三、BQ641F\PPL\H氣動保溫球閥技術參數和性能
| GTD/ATD氣動執行機構技術參數 |
閥 體 參 數 |
| 類 型 |
雙作用活塞式、彈簧復位式 |
公稱通徑 |
DN15～200mm |
| 氣源壓力 |
雙作用：2-8bar/單作用：4-8bar |
公稱壓力 |
PN1.6、2.5、4.0、6.4MPa |
| 輸出力矩 |
雙作用：4N·M～10560N·M |
閥軸材質 |
不銹鋼 |
| 單作用：7N·M～2668N·M |
閥體材質 |
球墨鑄鐵、碳鋼、304/316/316L不銹鋼 |
| 工作溫度 |
常溫型：-20℃～80℃（丁腈橡膠O型圈） |
球體材質 |
304/316/316L不銹鋼 |
| 高溫型：-20℃～160℃（氟橡膠O型圈） |
閥座密封 |
PTFE、PPL、金屬密封 |
| 動作范圍 |
0～90°±5° |
溫 度 |
PTFE≤180℃、PPL≤350℃、金屬密封≤450℃ |
| 接口螺紋 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
適用介質 |
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
| GTD110～GTD350/ATD100～200 G1/4″ |
| 閥位信號 |
定位器：4～20mA/回信器：全開全關信號 |
特 點 |
連線簡單，結構緊湊、阻力小、動作穩定 |
四、BQ641F\PPL\H氣動保溫球閥外形尺寸
| 公稱通徑DN |
L |
L1 |
H |
D |
D1 |
執行器型號 |
| 壓力 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
僅供參考 |
| 15 |
130 |
140 |
182 |
95 |
65 |
ATD-50 |
| 20 |
140 |
140 |
186 |
105 |
75 |
ATD-50 |
| 25 |
150 |
158 |
208 |
115 |
86 |
ATD-63 |
| 32 |
165 |
158 |
212 |
136 |
100 |
ATD-63 |
| 40 |
180 |
210 |
269 |
146 |
110 |
ATD-75 |
| 50 |
200 |
248 |
295 |
160 |
125 |
ATD-88 |
| 65 |
220 |
248 |
306 |
180 |
145 |
ATD-88 |
| 80 |
250 |
268 |
329 |
195 |
160 |
ATD-100 |
| 100 |
280 |
345 |
384 |
215/230 |
180/190 |
ATD-125 |
| 125 |
320 |
410 |
420 |
245/270 |
210/220 |
ATD-145 |
| 150 |
360 |
438 |
440 |
280/300 |
240/250 |
ATD-160 |
| 200 |
400 |
487 |
506 |
335/360 |
295/310 |
ATD-190 |
五、BQ641F\PPL\H氣動保溫球閥訂貨說明
1、氣動執行器類型：雙作用、單作用。
2、介質類型、溫度、壓力。
3、所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構。
氣動閥門氣動球閥氣動蝶閥氣動閘閥氣動截止閥氣動元件氣動執行器
 |
 |
 |
 |

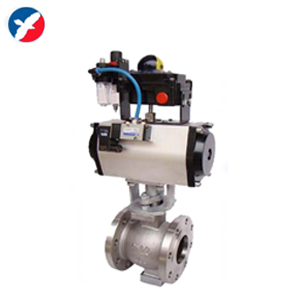

| VQ670H氣動V型調節球閥 |

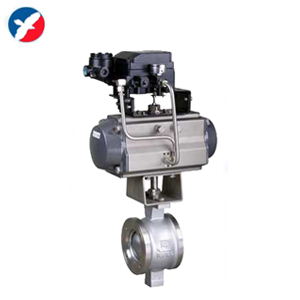

VQ640F氣動V型法蘭球閥 |

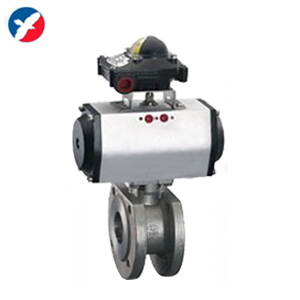

Q671F氣動對夾球閥 |

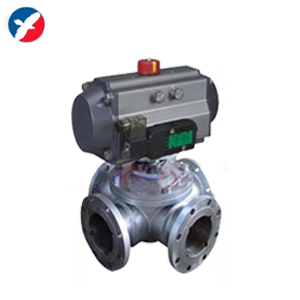

Q646F氣動四通球閥 |
