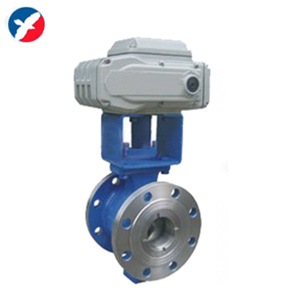

VQ940F/H電動V型球閥廠家直銷

點擊圖片查看原圖

品牌：	精衛
材質：	碳鋼，不銹鋼
口徑：	25-350
型號：	VQ940F/H
單價：	150.00/一臺
起訂：	1 一臺
供貨總量：	1000 一臺
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	浙江溫州市
有效期至：	長期有效
最后更新：	2017-03-10 15:23
瀏覽次數：	562

公司基本資料信息

永嘉縣精衛泵閥有限公司
[誠信檔案]
已繳納 0.00 保證金
聯系人梁帥(先生) 銷售經理
會員 [當前離線] [加為商友] [發送信件]
郵件
電話
手機
地區浙江-溫州市
地址浙江省溫州市永嘉縣甌北鎮東方工業區

詳細說明

氣動球閥，氣動蝶閥，氣動執行器，電動球閥，電動蝶閥

VQ940F/H電動V型球閥詳細資料

電動V型球閥，配用JWA系列電動執行機構，輸入控制信號(4-20mADC)及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。電動V型調節球閥具有流通能力，調節精度高，可調比大，密封性好，重量輕等特點。電動V型調節球閥適用于除小口徑，角型、三通連接外的大部分場合，是替代進口產品的最佳產品，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等行業的工業過程自動控制系統中。

VQ940F/H電動V型球閥主要設計參數

連接形式：法蘭式按JB/T79.2-94凹或按JB78-5P對夾式法蘭連接

公稱通徑		DN25～DN350
公稱壓力		PN1.6、2.5、4.0、6.4MPa
閥芯形式		V形缺口半球體
主要零件材料	閥體	WCB	CF8		CF8M
	球體、閥桿	CF8	CF8M		CF3M
	密封圈	增強聚四氟乙烯、硬質合金
適用介質		水、蒸汽、油品等		酸類	醋酸類
適用溫度		常溫：-28℃~ 180℃?? 高溫：-40℃~ 425℃

VQ940F/H電動V型球閥執行機構

類型：可選用JW，JWS，JWR，JWA系列角行程執行機構。

VQ940F/H電動V型球閥規格參數表

公稱通徑DN	25	32	40	50	65	80	100	125	150	200	250	300
流量系數(Kv)	25	40	63	100	160	250	350	680	990	1600	2500	4000
動作范圍	0-90°
允許壓差△P	小于公稱壓力(1.6MPa)
泄漏量Q	按API598標準測試????? 無泄漏
環境溫度℃	-20~60℃
基本誤差	±2%
回差	±2%
死區	1%
可調范圍	250:1
配用執行機構	JW系列電動執行器

VQ940F/H電動V型球閥外形尺寸

公稱壓力	公稱通徑	L	D	D1	D2	D0	Z-￠d	B
1.6MPa	25	102	115	85	65	58	4-14	14
	32	102	135	100	78	66	4-18	16
	40	114	145	110	85	76	4-18	16
	50	124	160	125	100	225	4-18	16
	65	145	180	145	120	235	8-18	18
	80	165	195	160	135	260	8-18	20
	100	194	215	180	155	270	8-18	20
	125	213	245	210	185	320	8-18	22
	150	229	280	240	210	340	8-23	24
	200	243	335	295	265	390	12-23	26
	250	297	405	355	320	420	12-25	30
	300	338	460	410	375	510	12-25	30
	350	410	520	470	435		16-25	34
