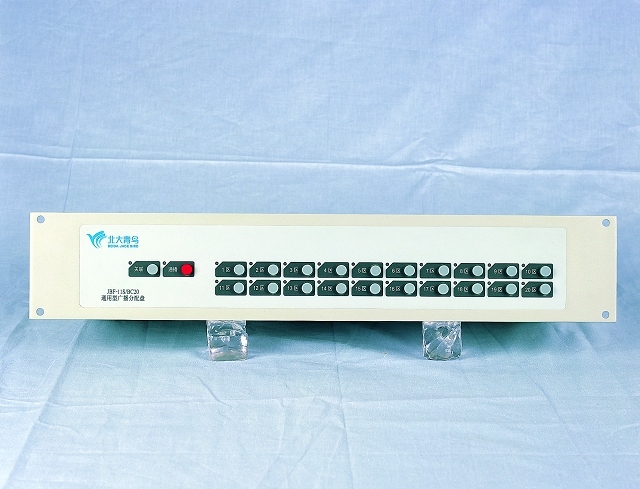

JBF-11S/BC20(40)廣播分配盤是多線（N+1）制廣播區域控制設備，它以同一放音區域（或路）為控制對象，通過按鍵開關實現對受控區域內的音頻信號的控制。



內容	技術參數
工作電壓	DC24V
線    制	N+1
工作溫度	-10…+60℃
相對濕度	≤95%(40±2℃)
每回路最大負載	50W
重    量	2.1kg
外形尺寸	482.6mm長×132.5mm寬×160mm高  （標準3U）





         N+1線制。

         BC20標準2U結構,BC40標準3U結構，安裝于琴臺式或立柜式控制器面板上。

         事故廣播輸出分10個區域，每個區域控制4個回路廣播音箱，每回路最大負載小于50W，全部負載應小于輸入功率之和。

         消防廣播音頻線用RVS2×1.0mm²導線。
