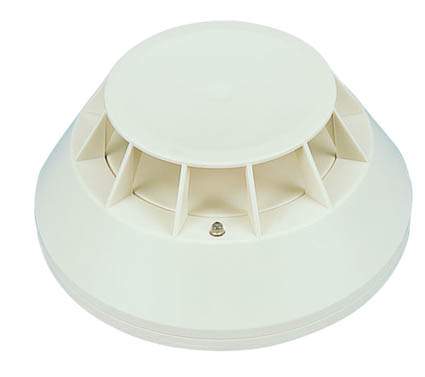

JTW-ZD-LN2110-EX防爆點型感溫火災探測器

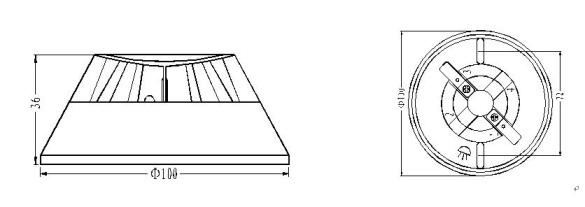

產 品 外 型 尺 寸 圖

特      點

         兼顧JTW-ZD-LN2110點型感溫火災探測器的各項功能；


         防爆類型為本質安全型；



         探測器為A2類感溫探測器，同時兼具有S和R功能；



         抗干擾、抗潮濕能力強。


         電子編碼方式。通過專用電子編碼器編址。


         二總線，無極性。功耗低，最遠傳輸距離1500m。


         一只防爆安全隔離柵限帶≤10只防爆探測器。





技術性能指標



工作電壓

DC19－24V　    控制器提供，調制型（須通過安全柵供電）

工作溫度

-10…+50℃

貯存溫度

-20…+50℃

相對濕度

≤95%(40±2℃)

監視電流

≤0.3mA          （24V）

報警電流

≤3mA            （24V）

確認燈

監視狀態瞬時閃亮，報警常亮（紅色）

外形尺寸

Φ100mm X 36mm

線制

二總線，無極性

防爆標志

ExibIICT6

探測器本安

防爆參數

Ui≤28VDC，Ii≤93mA，Pi≤0.65W,Ci=0uF，Li=0mH

執行標準

GB4716-2005《點型感溫火災探測器》


GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分：通用要求


GB3836.4-2000《爆炸性氣體環境用電氣設備 第4部分：本質安全型“i” 》標準

圖      例

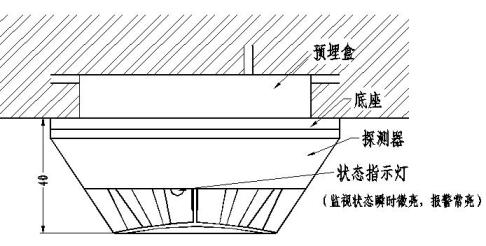

         安裝示意圖例：







         安裝應按照GB3836.15-2000《爆炸性氣體環境用電氣設備  第15部分：危險場所電氣安裝（煤礦除外）》的有關規定進行。


         安全柵須取得防爆合格證，其安裝應按其說明書的要求進行，并注意正負極性。

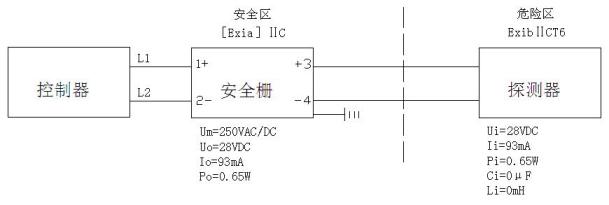

         接線圖例：






本安系統參數匹配須遵循如下原則：


    Uo ≤ Ui；Io ≤ Ii；Po ≤ Pi；Cc ≤ Co-Ci；Lc ≤ Lo-Li


其中：Cc、Lc：安全柵到探測器之間連接電纜（或?qū)Ь€(xiàn)）允許總的最大分布電容和電感；Uo：安全柵的最高輸出電壓；Io：安全柵的最大輸出電流；Po：安全柵的最大輸出功率；Lo：安全柵允許的最大外部電感；Co：安全柵允許的最大外部電容；Ui：探測器的最高輸入電壓；Ii：探測器的最大輸入電流；Pi：探測器的最大輸入功率；Li：探測器的最大內部電感；Ci：探測器的最大內部電容。


符號詳細意義見GB3836.4-2000標準。

適用場所

         適用于工業與民用建筑中存在易燃易爆氣體的危險場所。



         適用于1區、2區，含有IIA—IIC類，T1~T6爆炸性氣體混合物場所

注意事項

         靜電危險，須用擰干的濕布擦拭！


         不允許隨意更換影響防爆性能的元器件或結構。
