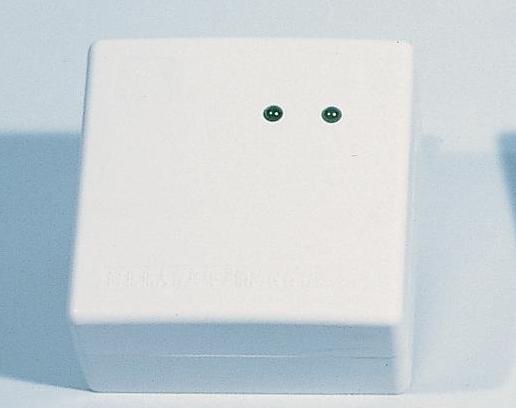

JBF-131F-N編碼型信號輸入模塊

         內置微處理器CPU；

         采用SMT表面貼裝工藝；

         穩定性高，抗干擾能力強；

         可以接收被監視設備動作后提供的常開無源觸點信號，輸入模塊報警時確認燈閃亮；

         電子編碼方式。可通過專用電子編碼器編址；

         二總線，無極性。功耗低，最遠傳輸距離1500m。導線截面積為1.0-1.5mm²，對導線無特殊要求。施工簡便、費用低廉；

         插拔式結構，可像安裝探測器一樣先將底座安裝在墻上，布線后工程調試前再將輸入模塊插入底座。便于施工、維護；

         具有斷線監控功能。





    JBF-131F-N輸入模塊采用明裝方式，步驟如下：

         在安裝位置將模塊盒固定（使用M4螺釘），安裝孔距為65mm。

         將端子2(3)、4(5)接在控制器總線L1、L2上。

         探測總線采用2×1.0-1.5mm²導線；

         使用專用的編碼器設定地址碼（1-200）；

         將所監視設備的常開觸點連接在AS+（9）、AS-（10） 端子上，并且必須在監視設備的動合端并聯10kΩ終端電阻，否則輸入模塊的地址無法登記上線。
