使用液晶屏幕，通過漢字顯示火警及火警地址對應的注釋內容；

    可以顯示其監視區的任意部位的火警信息，火警時伴有報警聲；

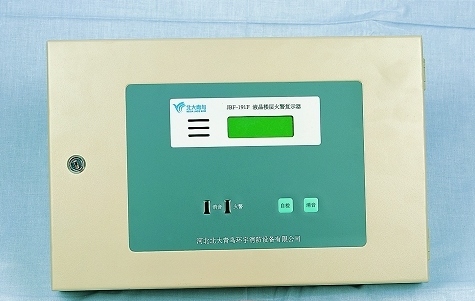

    JBF-191F火災顯示盤可以顯示任意回路上的報火警地址及注釋信息；



    JBF-191F火災顯示盤用于JBF-11S火災報警系統中，通常安裝在各樓層的樓梯口或值班室，用來顯示本樓層的報火警情況；

    JBF-191F火災顯示盤線路板上設有1個8位撥碼開關，采用二進制編碼方式設置，可以設置每臺火災顯示盤的地址；

    系統正常運行時，屏幕右側的數字表示此臺火災顯示盤的地址；當有火警報出后，屏幕右側的數字變?yōu)楸硎净鹁瘮?shù)量；

    面膜上的“消音”鍵具備消音和翻頁查詢的功能；

    接線端子示意圖如上:

      PL+、PL-二總線端子與樓層顯示器接口板的A、 B相連，用于與控制器進行通訊；IV+、GND電源端子接控制器24V電源；IV+、GND不可接反。


    系統正常運行時，火災顯示盤液晶屏幕上顯示“運行正常”；

    當有火警報出時，火災顯示盤的火警燈點亮，發出間歇的長聲報警聲，屏幕顯示對應的火警地址及相應的漢字注釋內容，并在屏幕右側顯示火警數量；


    火警報警后，按下“消音”鍵消除報火警聲；

    若有多個火警信息時，可按下“消音”鍵實現火警的翻頁查詢，每按下1次“消音”鍵，屏幕顯示1條火警信息的地址及漢字注釋內容；



內容	技術參數
工作電壓	DC24V
監視電流	≤6mA
報警電流	≤40mA
工作溫度	-10…+60℃
相對濕度	≤95%(40±2℃)
重    量	2.1kg
外形尺寸	302mm長×200mm寬×50mm高
