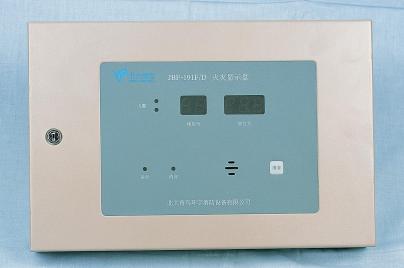

JBF-191F/D樓層火災顯示盤

     一臺JBF-191F/D可顯示同一回路上的所有報警地址。

     數碼管顯示。

     可以顯示其監視區的任意一部位的火警信息。

     JBF-191F/D通過L1、L2、V、G四總線與JBF-11S控制器相連，L1、L2接線無極性.

     同一回路最多接15臺樓層顯示器。



     JBF-191F/D火災顯示盤用于JBF-11S兩總線火災報警系統中，通常安裝在各樓層的樓梯口或值班室，用來顯示本樓層的報警情況。


     接線端子示意圖:

     L1、L2端子接于本樓層的兩總線上，用于與控制器進行通訊。L1、L2接線無極性，可任意調換。

     V、G端子接JBF-11S控制器電源。V、G不可接反。

     線路板上設置了5個8位撥碼開關，分別為SW0~SW4，采用二進制編碼方式設置。其中：


         1.  SW0：本盤地址號，范圍1~15，不可將其編為0地址。

         2.  SW1：用于設置本盤所監視的區域號，如樓層號、分區號。

         3.  SW2：本區域報警點的最小地址號（最小1號）。

         4.  SW3：本區域報警點的最大地址號（最大200號）。

         5.  SW4：報火警的地址號與火災顯示盤顯示的部位號之間的偏移量（出廠默認不動）。

     面板上的五位數碼管的前二位為樓層號、分區號，后三位為部位號。

     數碼管左邊的火警燈亮時，表示有火警存在。

     當有火警時，發出相應聲音，可以按消音鍵予以消除，此時消音燈亮。

     在無報警時，按燈檢按鍵，所有的數碼管顯示1~8，所有的指示燈亮，然后自動恢復。

內容	技術參數
工作電壓	DC24V
監視電流	≤6mA
報警電流	≤40mA
單回路數量	15臺層顯
工作溫度	-10…+60℃
相對濕度	≤95%(40±2℃)
重    量	2.1kg
外形尺寸	302mm長×200mm寬×50mm高
