特點

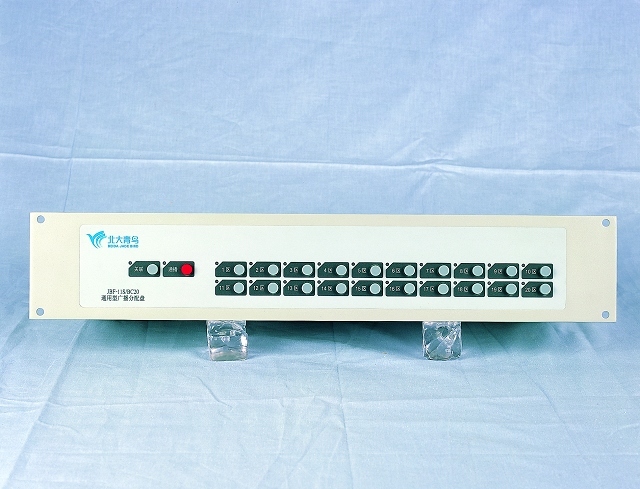

JBF-11S/BC20(40)廣播分配盤是多線（N+1）制廣播區域控制設備，它以同一放音區域（或路）為控制對象，通過按鍵開關實現對受控區域內的音頻信號的控制。
技術指標：
|
內容
|
技術參數
|
|
工作電壓
|
DC24V
|
|
線 制
|
N+1
|
|
工作溫度
|
-10…+60℃
|
|
相對濕度
|
≤95%(40±2℃)
|
|
每回路最大負載
|
50W
|
|
重 量
|
2.1kg
|
|
外形尺寸
|
482.6mm長×132.5mm寬×160mm高 （標準3U）
|
應用圖例
N+1線制。
BC20標準2U結構,BC40標準3U結構，安裝于琴臺式或立柜式控制器面板上。
事故廣播輸出分10個區域，每個區域控制4個回路廣播音箱，每回路最大負載小于50W，全部負載應小于輸入功率之和。
消防廣播音頻線用RVS2×1.0mm2導線。
|
